产品简介

开发背景：随着我国农村生活条件的改善，秸秆这一曾经广泛使用的传统生活燃料和牲畜饲料，正逐渐被煤、电等其他能源及材料取代。近年来，有机肥施用、秸秆还田等传统的土壤养护手段使用频率越来越低，化肥的过度施用成为主流。这种掠夺式的耕种方式，使得耕地出现严重的板结、沙化、酸化问题，重金属污染加剧，特别是黑土地区的腐殖质层厚度不断变薄，耕地肥力持续衰退。另外，由于农村缺乏足够的劳动力清理秸秆，且秸秆残留会影响下一季的播种作业，大部分农民不得不选择焚烧的方式处理秸秆。我国每年产生的秸秆总量约 7 亿吨，其中秸秆还田率不足 30%，而被焚烧或随意丢弃的秸秆占比超过 50%，既造成了环境污染，又浪费了宝贵的资源。

结构说明：秸秆绿色化处理装置主要包括三个系统，秸秆粉碎系统、秸秆炭化系统和秸秆打包系统。秸秆粉碎系统由进料口（1）、压草滚（2）、切刀组（3）、柔丝刀（4）、齿轮组（5）、出料口（6）、过度管（7）、皮带（8）、机架（9）、电机（10）组成。

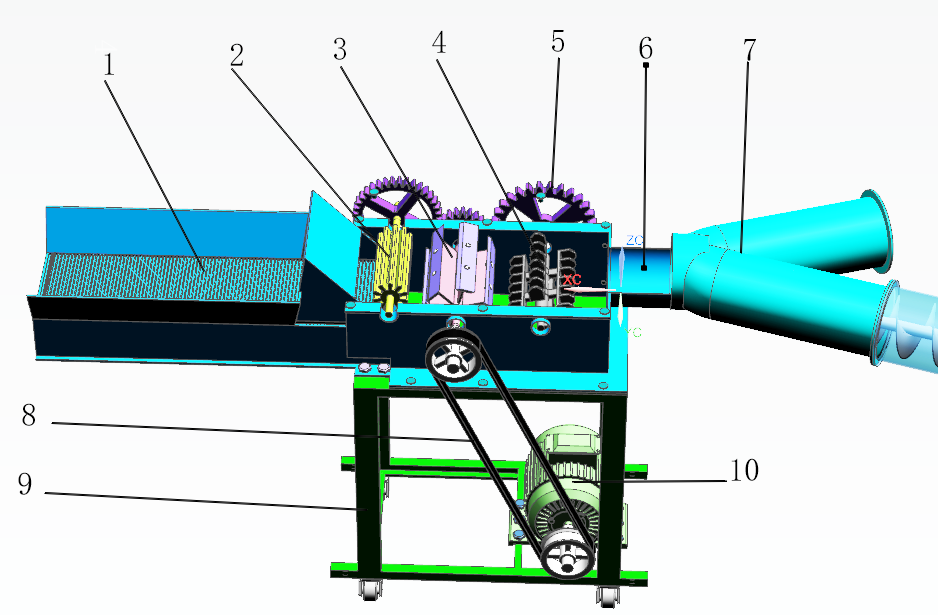

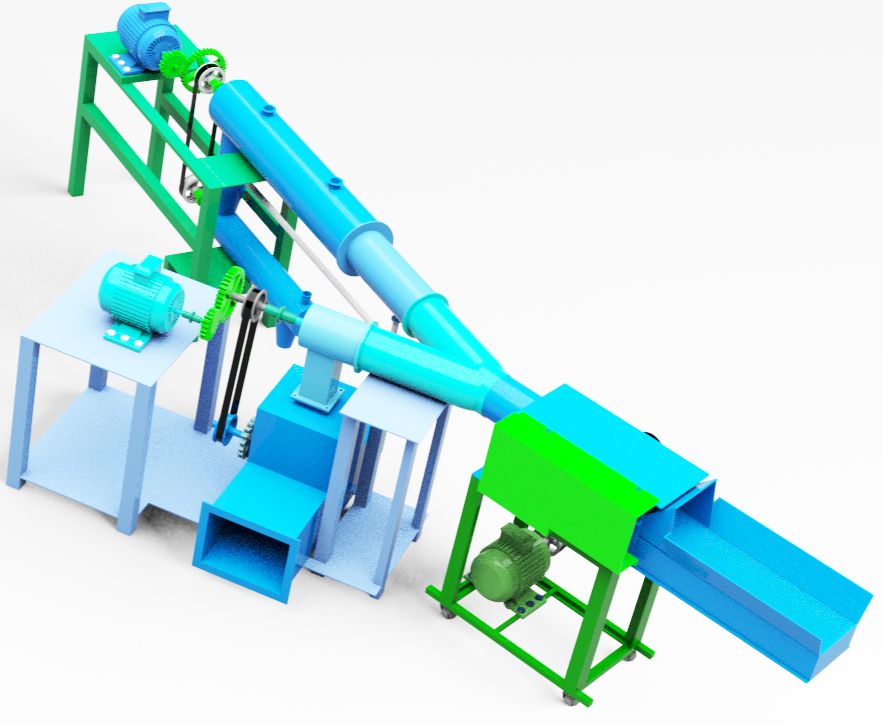

图1  秸秆绿色处理装置           图2    秸秆粉碎装置

    秸秆炭化部分包括预热管（11）、废气回流管道（12）、炭化管道（13）、支撑架（14）、冷却管（15）、出料口（16）、电机（17）、上齿轮组（18）、皮带（19）、螺旋输送器（20）。

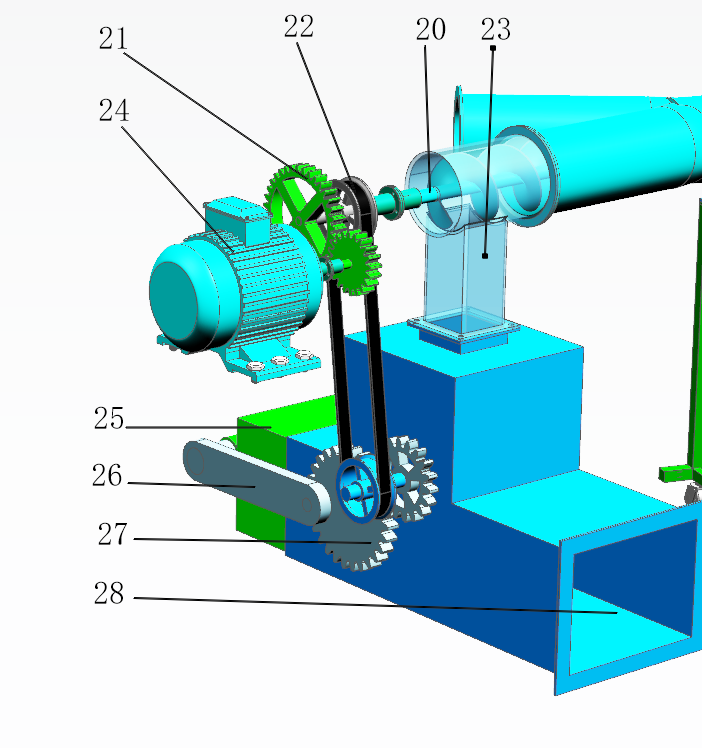

图3  秸秆炭化装置                      图4  秸秆打包装置

秸秆打包部分由上齿轮组（21）、皮带（22）、打块进料口（23）、电机（24）、打块器（25）、曲柄（26）、下齿轮组（27）、出料口（28）组成。

功能说明：本项目设计的连续移动式秸秆绿色转化处理设备，采用组合式结构设计，方便拆卸和搬运，能有效降低原材料的运输成本。在秸秆制炭过程中，无需大量外部能源补给，仅依靠秸秆自燃形成的循环热源就能完成碳化过程，生产成本较低。该设备在生产生物质炭的同时，还可通过收集、过滤等方式提取液态焦油、木醋液等副产品，具有显著的经济效益。生产过程中产生的烟气较少，通过将生物质碳化产生的烟气依次经过喷淋塔、冷却塔和除湿塔的净化处理，可大幅减少烟气排放。秸秆压块后呈方形，搬运时不易散落，且占用空间更小，便于运输到各个养殖场，作为畜牧业饲料使用。

使用说明：在农业生产中，传统的秸秆处理方式以直接焚烧为主，秸秆粉碎还田为辅。这款秸秆绿色转化处理一体机可根据用户的实际需求，对秸秆进行多样化的绿色处理，主要具备两大功能：一是将秸秆粉碎压块，用于畜牧业饲料生产；二是对秸秆进行碳化处理，生成的生物质炭可用于土壤改良、制作有机肥料以及应用于能源领域。该设备的推广与应用，能够有效缓解农业秸秆焚烧引发的社会环境矛盾，同时推动秸秆实现资源化、绿色化利用，具有非常重要的现实意义。

设计说明

设计方案：本项目借助简易的制炭设备与技术，将秸秆在高温条件下碳化成生物炭，随后以生物炭为基础原料，生产缓释肥料或土壤改良剂并用于还田。在压块部分，采用简单的曲柄滑块结构原理，设备结构简洁，操作便捷。该产品为秸秆绿色转化处理设备，其创新点在于设备可拆分，安装便捷，能够同时对秸秆进行压块和碳化处理，也可根据实际需求，灵活选择秸秆的绿色处理方式与应用方向。

设计原理：秸秆绿色化处理装置的三个系统，秸秆粉碎系统、秸秆炭化系统和秸秆打包系统。

1）秸秆粉碎系统

工作时，接通电源，草料从进料口（1）进入，通过压草滚（2）后切刀组（3）将其切碎，然后通过柔丝刀再次打碎，从而达到我们想要的粉碎效果，而这个过程由电机（10）带动皮带（8），然后带动齿轮组（5），带动秸秆粉碎部分进行工作。切碎的草料通过出料口后进入过度管（7）可根据用户需求选择秸秆打包或秸秆炭化，或双功能同时进行。

2）秸秆炭化系统

切碎的草料进入秸秆炭化部分，由螺旋输送器（20）带入炭化管道（13），炭化结束后炭化料进入冷却管（15），最后在冷却管中通过螺旋输送器输送从出料口（16）放出，最终完成炭化。而炭化过程中产生的废气将从炭化管道（12）重新回升到炭化装置当中，炭化过程中的烟气将从上排气口排往后续装置中进行净化。

3）秸秆打包系统

    进入秸秆打包部分，粉碎的料由螺旋输送器（20）输送从打包进料口（23）进入，然后由电机（24）带动齿轮组（21）带动皮带（22）带动下齿轮（27）（相当于连杆），然后由连杆（26）的带动打块器（25）进行打块，最后从出料口（28）送出。

产品特色

1）产品创新性：产品创新性：此秸秆绿色转化处理设备的创新之处在于，设备设计为可拆解式，安装方便快捷。在处理秸秆时，既可以同时进行压块和碳化处理，也能根据用户的实际需求，自主选择秸秆的绿色处理方式和应用方向，大大增强了设备的适用性和灵活性。

2）产品实用性 ：该设备集秸秆破碎、压块、碳化功能于一体，实用性强。既能将秸秆粉碎压块后用于畜牧业饲料生产，又能对秸秆进行碳化处理，其产物可用于土壤改良、制作肥料以及能源产业，满足不同场景下的使用需求。

3）商业价值：该设备成本较低，结构简单，操作容易上手，采用组合式设计，便于拆装和搬运。目标客户范围广，包括各类农场、农村种植户等，适用范围涵盖多种农业生产场景，商业应用前景广阔，能为投资者带来可观的收益。

4）可推广性：该设备的推广对象主要是农场和农村地区的农户，特别是种植面积较大的农户。使用该设备可有效提升农户的经济效益，减少秸秆处理开支，同时通过秸秆的资源化利用创造额外收益，推广应用价值极高。
