家用多层住宅吊机

设计者：周健豪，杨天豪，高秀峰

指导教师：毛彬彬

摘要：家用多层住宅吊机根据吊车应有的功能，完成了方案设计，图纸设计，运动仿真，实体组装四个阶段。通过任务书中的条件参数，设计计算相关的数据，选择材料的种类和型号，确定机构的结构和尺寸，完成各个零件工作图的设计。

关键词：Soildworks，3D打印

1 引言

    设计一个简易吊车来代替人力实现重物的搬运，吊机的出现大大提高了人们的劳动效率，以前需要许多人花长时间才能搬动的大型物件现在用吊机就能轻易达到效果，尤其在小范围的搬动过程中吊机的作用是相当明显的。

2 设计目标

住在多层住宅的人们，经常要将一些重物搬上或者搬下楼，有时物体较重，甚至需要雇佣多人搬运，既费钱又费力，如果住户是老年人，那么在日常生活中，这些问题就给多层住宅的老人带来了诸多不便。

目前现有的家用吊机在多层住宅中使用，有很多的缺点，比如吊臂只能旋转，这种吊机只能用在开阔的空间，但在室内或者窗户较小的空间里，吊机不可能将吊臂上悬挂着的物体，通过旋转吊臂的方式送出室外。

如要实现功能，那么吊机的吊臂必须先伸出窗外，然后人为地将物体挂在吊钩上，要完成这一过程就比较困难，首先吊钩离窗户较远，其次在物体较重时，很容易发生物体坠楼的危险，尤其是对于老年人，同样将楼下物体吊至楼上后，想将其移至室内，也非常困难。

    基于这些原因，本次创新设计中，我们设计了一种家用多层住宅吊机，以解决上述问题。

3 设计方案：

家用多层住宅吊机，包括底座，底座下方设有轮子，上方设有滚轮装置，滚轮上设有足够实现功能的钢丝线；还设有中空杆和支撑杆，中空杆的上方设有支撑板，板上设有电机，电机的右侧设有吊臂，吊臂内设有移动组件；支撑杆上设有上下移动装置，中空杆中设有移动装置，末端设有吊钩。

本设计通过先将吊机移动至窗口，将吊臂的大部分移出窗外，然后遥控开关移动吊钩至吊机杆末端，再次遥控开关缓缓下坠吊钩，放上重物最后遥控开关收回重物。

总体结构及工作原理

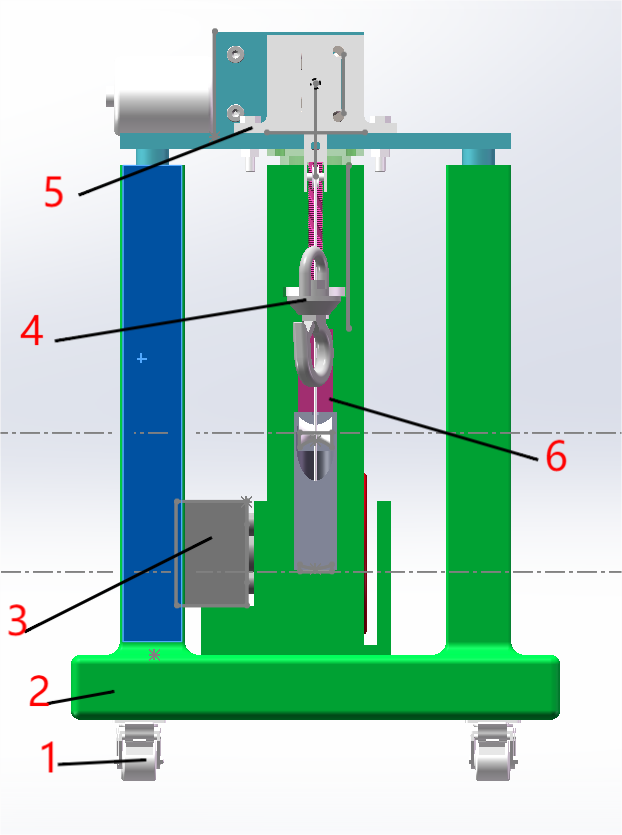

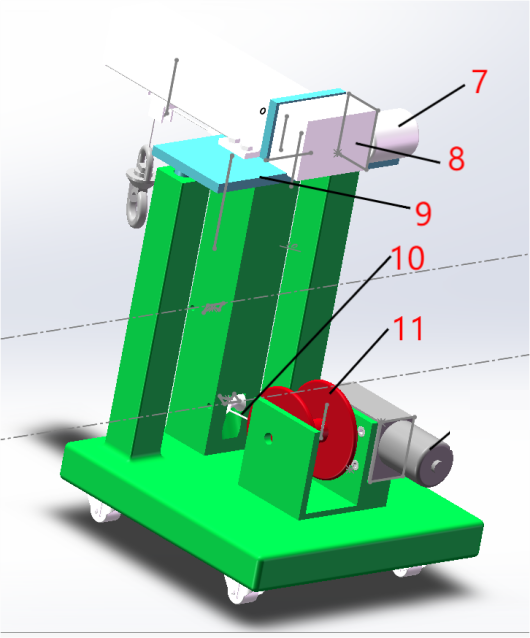

总体结构：

1-轮子、2-底座、3-卷线筒驱动电机、4-吊钩、5-螺母、6-丝杆传动电机、7-动滑轮驱动电机、8-联轴器、9-升降板、10吊绳-、11-卷线筒

工作原理：本实用新型提供一种技术方案：一种家用多层住宅吊机，包括底座，底座的底面设有轮子，底座的顶面右侧固定有若干中空杆，板上固定有电机，电机的右侧设有吊臂。

板上还固定有连接座，吊臂通过螺钉固定在连接座的右端面上，吊臂内设有移动组件，吊臂的顶面上设有支撑架，底座的顶面左侧还固定有若干向右倾斜支撑杆，支撑杆的顶端与中空杆固定连接，后部绕有吊绳，且吊绳的末端固定有吊钩。

其中，吊臂的下方对应设有与之滑动连接的滑槽，吊臂的底面左侧固定有定滑轮，动滑轮与定滑轮的底端均转动连接有滑轮，吊绳穿过两个滑轮。

其中，支撑架包括两个平行的摆杆，摆杆位于吊臂的顶面上方，摆杆的左端与吊臂的连接处设有支撑架支座，其中，中空杆的顶面和板之间设有丝杆传动升降机构，丝杆传动升降机构的底面与板固定连接，固定在中空杆的顶面，两根导杆安装在左右两边的中空杆内，丝杆电机下半部分安装在中间中空杆内，，丝杆传动升降机构为无线遥控装置。

参考文献

[1]巩云鹏田万禄主编《机械设计课程设计》东北大学出版社2000

[2]濮良贵纪名刚主编《机械设计》高等教育出版社2005

[3]赵书兰主编《MATLAB建模与仿真》清华大学出版社2013

[4]赵明生主编《机械工程手册》机械工业出版社1997
