大赛作品详情

作品名称：“智警标线”发声错视觉可调节智能振动标线
学校名称：山东科技大学
参赛队伍：123
队伍编号：211546
参赛学生：张晋王文秀
指导老师：赵鲁华
投票日期：2025年10月10日 00:00->2025年12月15日 00:00
请在微信端进行投票。点此扫描二维码。

详细说明

本课题提出了“智警标线”发声错视觉可调节智能振动标线，其整体为矩形长板状结构，主要由基底、三排可调节高度突起振动块、反光层、内置感应线圈和路侧发声装置组成。其中：
所述基底采用“自修复型”热塑性弹性体TPEE材料制成，尺寸为长1.2m、宽1.6m、高1-2cm，作为标线的基础承载结构；
所述振动块与基底材料相同，单块规格为长6cm×宽4cm×高1-5cm，通过精密螺纹机构实现高度在1-5厘米范围内精确可调，形成“软警示-标准警示-强警示”三级强度可调的触觉警示系统；
所述反光层覆盖基底及振动块表面，采用光致变色反光涂料，可在白天呈现高可见度的亮橙色、夜间恢复浅色反光，实现全天候自适应视觉警示，并喷涂具有立体视觉效果的错视觉图案以增强警示冲击力；
所述内置感应线圈嵌入基底内部，用于检测车辆通行并产生触发信号；
所述路侧发声装置由控制处理器、扬声器、电池、太阳能板及V2X通信模块组成，控制处理器还支持语音芯片编程，可根据感应信号主动发出定制化语音警示，并实现与网联车辆的车路协同预警。
该系统通过模块化可拆卸结构与热可移除型粘接技术，支持快速布设与无损拆除，适用于道路施工区、临时交通管制等多种场景，构建了集“视觉-听觉-触觉”于一体、具备智能感知与主动预警能力的新型道路安全警示系统。

本振动标线的使用状态示意图如图1所示。

图1 本振动标线的使用状态示意图

本振动标线的俯视图如图2所示。

图2 振动标线的俯视图

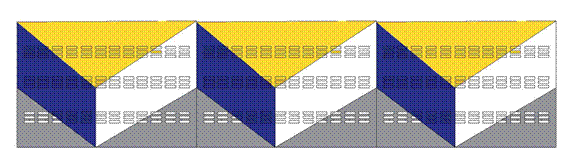

本振动标线拼接俯视图如图3所示。

图3 振动标线拼接俯视图
