大赛作品详情

作品名称：超高精密旋转机构
学校名称：广州科技职业技术大学
参赛队伍：广科队
队伍编号：216460
参赛学生：魏铭鹏蔡泽阳吴彦慧
指导老师：罗辉符婷婷
投票日期：2025年10月10日 00:00->2025年12月15日 00:00
请在微信端进行投票。点此扫描二维码。

详细说明

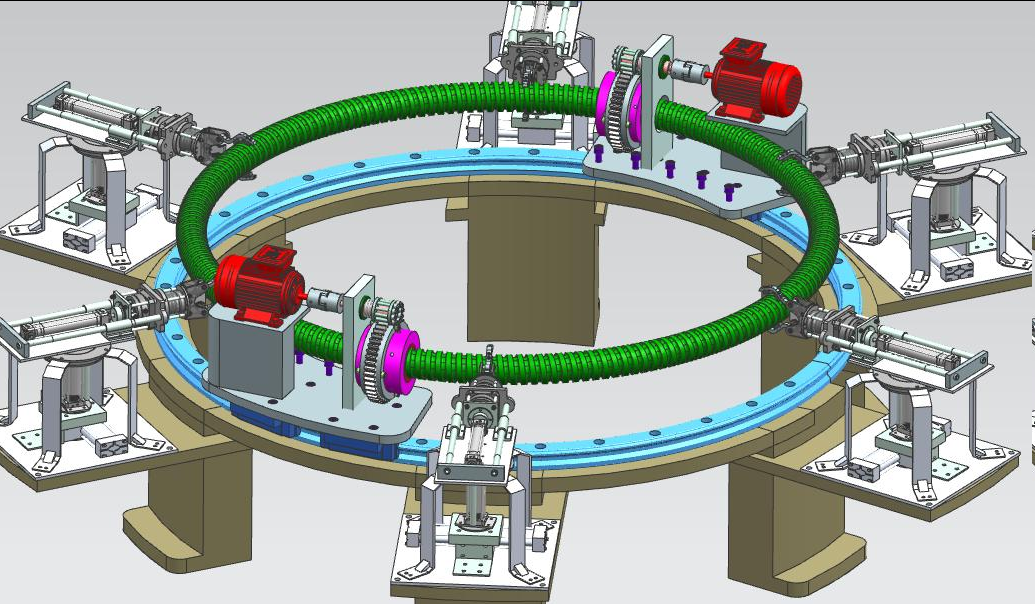

高精密旋转机构。该机构采用模块化设计理念，整体由精密圆形螺杆、无间隙齿

轮、高精度伺服电机、位置检测传感器、PLC 控制系统及专用加工机床等核心部件组成，

形成了 “动力输入 - 精密传动 - 实时检测 - 反馈调节 - 稳定支撑” 的完整技术体系。

在核心传动环节，通过精密圆弧螺旋技术的创新应用，将伺服电机的旋转误差缩小万倍

后投射到圆形螺杆上，实现了 0.000094 度的超高旋转精度，较传统蜗轮蜗杆机构的

0.02 度提升了 212 倍；针对齿轮背隙这一行业痛点，研发零背隙齿轮传动技术，通过

张力浮动粘合设计，使齿轮传动过程中始终紧贴侧面，彻底消除背隙带来的反转误差；

为解决精密圆形螺杆加工难题，自主设计专用加工机床，集成超紧密旋转精度控制、分

时定位紧固等多项技术，实现了核心零件的高效精准加工。在性能表现上，该机构 3 公

里处射击偏差仅为 0.025 米，较传统机构的 18 米大幅降低，使用寿命延长至 8-9 年，

且在高低温、高湿度等复杂环境下仍能保持稳定性能。此外，机构预留了灵活的接口设

计，可根据不同应用场景的需求进行参数调整与功能拓展，除国防领域外，还可广泛适

配精密制造、航空航天、医疗设备等多个行业对高精密旋转部件的需求，真正实现了 “高

精度、低成本、长寿命、广适配” 的多重技术突破，为相关领域的装备升级与技术创新

提供了全新解决方案。
