基于数字孪生的重载铁矿石皮带机液压纠偏智能控制系统

摘要

  铁矿石是钢铁产业核心原料，皮带输送机是矿山物料转运的主力装备。当前重载铁矿石皮带机普遍存在三大痛点：输送带受物料偏载、冲击影响易跑偏，传统人工调偏、机械式纠偏无法满足重载工况需求；设备运行状态无法实时可视化，故障预警能力缺失，运维效率低下；机架重心偏高、重心与稳心间距过大，启停、风扰、偏载工况下振动与倾覆风险突出。

  针对以上问题，本作品融合三维数字化建模、液压控制、离散元仿真、有限元分析、数字孪生等技术，设计一体化智能控制系统。本设计包含三大核心创新：一是采用液压驱动主动纠偏机构，实现输送带在线全自动动态校正，适配重载恶劣工况；二是搭建1:1 数字孪生虚实映射平台，完成参数监测、运动复现、故障分级预警，实现远程智能运维；三是在支架顶端增设对称配重结构，优化重心与稳心分布，强化整机抗振、抗倾覆能力。

  经多软件联合仿真验证，设备结构强度、物料输送特性、纠偏性能、动态稳定性均满足设计指标。整套方案结构紧凑、自动化与智能化程度高、改造成本低，可直接应用于矿山现场，同时契合三维数字化创新设计大赛理念，具备较高的工程应用价值与技术创新性。

关键词：铁矿石皮带机；液压纠偏；数字孪生；重心优化；三维数字化；有限元仿真；离散元仿真

第一章绪论

1.1 研究背景与意义

  我国钢铁工业体量庞大，带动露天矿山、选矿厂、原料堆场持续发展。皮带输送机凭借运量大、可连续作业、运行成本低等优势，成为铁矿石全流程转运的关键设备。矿山现场工况复杂，设备长期承受矿石冲击、不均匀偏载、粉尘腐蚀、户外风扰，对输送设备的稳定性、自动化、智能化提出严苛要求。

  目前国内在用重载皮带机存在明显短板：其一，跑偏故障频发，人工停机调偏中断生产、作业风险高，传统机械式纠偏力矩不足、重载下易失效，易造成皮带磨损、物料撒落甚至设备损坏；其二，设备仅具备基础启停功能，运行参数无法实时采集，依靠人工巡检、事后排障，非计划停机率高；其三，机架沿用传统结构设计，重心偏高，重心与稳心距离偏大，动态工况下振动剧烈，存在安全隐患。

  结合智能矿山、绿色矿山发展趋势，矿山输送装备正向自动化、少人化、高稳定性方向升级。本项目将液压纠偏、数字孪生、结构稳性优化相结合，从机械结构、自动控制、数字监测三个维度解决行业痛点。液压纠偏实现不停机在线校正，提升生产连续性；数字孪生构建远程可视化运维体系，降低人工成本；配重优化改善整机动力学特性，提升运行安全系数。设计全程依托三维数字化技术完成建模、装配与仿真迭代，兼具工程实用性与技术创新性。

1.2 国内外研究现状

1.2.1国内外研究现状

  欧美、澳洲等矿业强国起步早，皮带输送成套装备产业化成熟，在液压纠偏、设备数字监测、动力学仿真领域积累深厚。在液压纠偏装置方面，德国Interroll、美国Martin Engineering推出标准化重载液压调偏单元，采用大推力双作用油缸搭配高精度激光偏移传感器，闭环响应速度可达0.5s以内，适配港口、大型露天矿山重载工况，设备耐久性、抗粉尘能力突出，但整套软硬件系统封闭、采购改造成本高昂，单套纠偏机构造价是国产方案2~3倍，中小型铁矿难以批量普及；同时国外产品仅针对皮带偏移单一问题设计，未同步考虑机架振动倾覆风险，无配套重心优化结构设计。 在数字孪生监测领域，国外学者Gabriel Fedorko等较早将有限元模型融入皮带机数字孪生体系，依托工业4.0架构实现皮带张力、托辊温度的可视化监测，但现有孪生平台多为园区级大型管控系统，设备部署周期长、硬件投入大，缺少针对单台重载皮带机轻量化、低成本虚实交互方案；且现有孪生仅支持单向数据查看，不具备远程启停、手动强制纠偏双向控制功能，智能化交互层级有限。 在机架动态稳定性研究上，国外多通过加厚型材、增设底部支撑提升整机刚度，极少采用支架顶端对称配重轻量化稳性方案；相关动力学仿真仅校核满载静态强度，未针对矿石偏载、户外阵风、设备启停等动态工况优化重心、稳心匹配关系，对露天矿山复杂环境适配性不足。

1.2.2 国内研究现状

  国内皮带机机械结构国产化成熟，煤炭、冶金行业已普及基础机械式、电动式纠偏设备，但三大技术板块发展不均衡，仍存在明显技术短板。1）纠偏技术层面：国内中小矿山普遍采用弹簧立辊机械式纠偏，依靠机械接触侧向力复位，重载铁矿石冲击下极易卡滞失效，年均故障率高达 18.7%；高校与大型钢厂虽研发液压纠偏样机，但现有产品多适配轻型煤炭输送，针对 8t 级铁矿石重载的大推力自适应液压机构较少，且多数液压系统无延时防频繁动作保护，长期运行油缸、阀组损耗大；同时现有纠偏系统仅能被动偏移校正，无法结合物料落料仿真从源头抑制偏载。 2）数字孪生运维层面：国内数字孪生技术多应用于矿山整体调度大厅，单台皮带机轻量化孪生监测系统普及度低；现有监测平台仅完成参数单向展示，缺少故障分级预警、历史数据追溯功能，更无远程双向控制能力，运维仍依赖人工现场巡检，非计划停机损失严重；国内学者提出的皮带机孪生模型多仅做几何复刻，未耦合 ANSYS 力学、EDEM 离散元物料仿真数据，虚实映射真实度不足。 3）机架稳性优化层面：现有国内机架设计仅做静态强度校核，重心偏高、重心与稳心间距过大问题长期被忽视；现有配重方案多布置在设备底部，占用地面空间、改造工程量大，暂无在立式支架顶端布置可拆卸对称配重的成熟方案，露天矿山启停、侧风引发机架晃动、倾覆的安全隐患未得到有效解决。

1.2.3 现有技术综合空白与本项目创新切入点

  综合国内外研究成果，目前单一技术只能解决跑偏、监测、稳定性其中一类问题，缺少液压主动纠偏+ 1:1 数字孪生双向管控+顶端配重重心优化一体化成套方案：

  现有纠偏、监测、稳性优化三类技术相互独立，无协同集成设计；

  数字孪生普遍单向监测，缺少远程启停、手动强制纠偏虚实双向交互；

  无适配铁矿石重载、低成本改造的顶端配重抑振抗倾覆结构；

  多数设计仅单一软件建模，缺少ANSYS 静力学 + EDEM 离散元多软件联合仿真验证体系。 本作品针对上述行业空白，融合三类核心技术形成一体化智能控制系统，同步完成三维建模、液压回路、孪生平台、重心优化与多场仿真，填补重载铁矿石皮带机成套智能装备的技术缺口。

表1.1国内外现状对比

1.3 研究内容与核心创新点

1.3.1 主要研究内容

  完成整机全参数化三维建模、零部件装配与干涉检查，完成结构初步优化；

  设计重载型液压自动纠偏系统，完成元件选型、液压回路搭建与控制逻辑编写；

  测算机架空载、满载、偏载工况下重心与稳心位置，设计顶端配重优化方案；

  搭建数字孪生系统，实现物理设备与虚拟模型数据同步、状态监测与故障预警；

  采用ANSYS、EDEM 开展联合仿真，验证结构刚度、物料输送特性与运行稳定性。

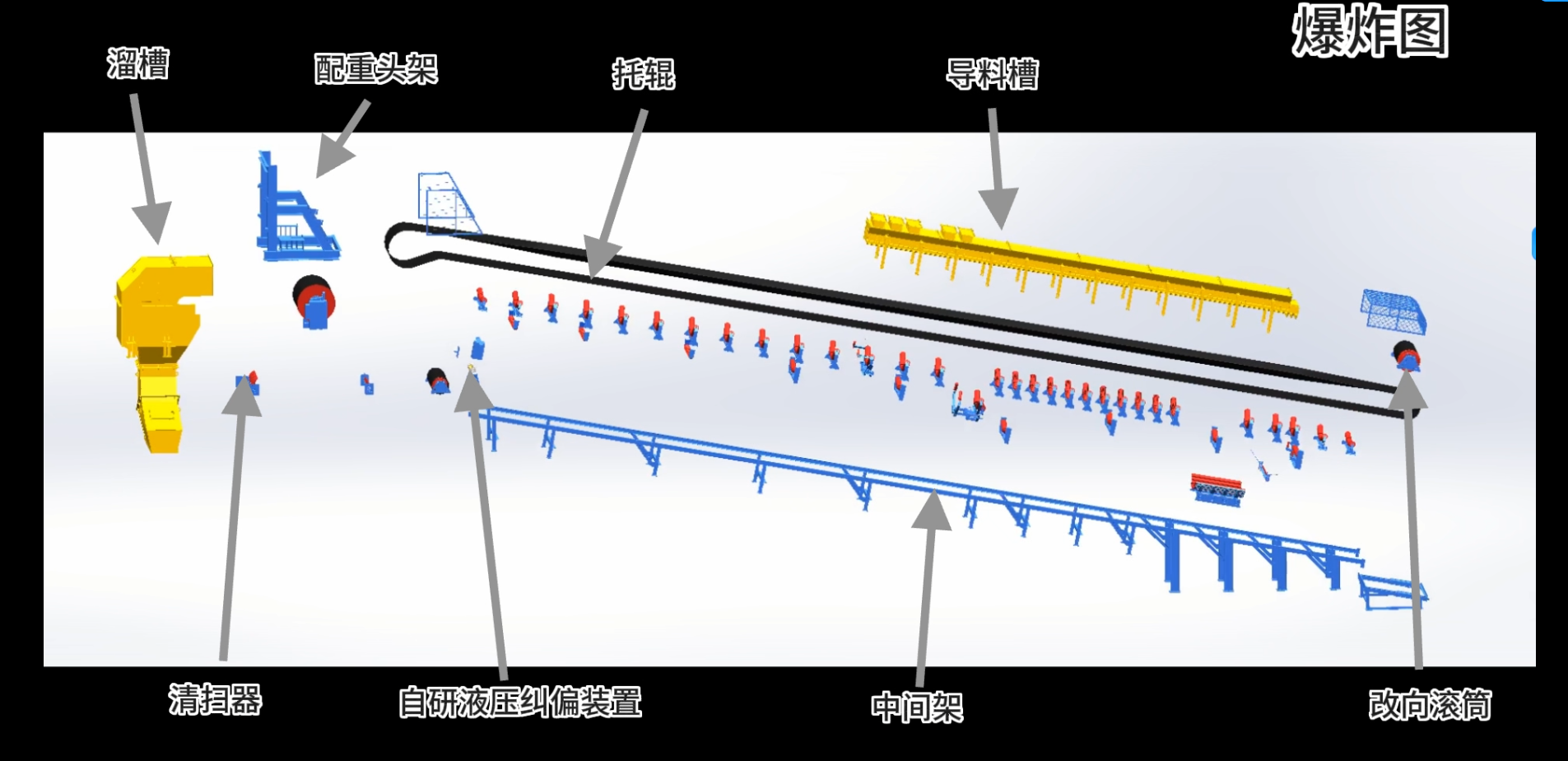

图1.3爆炸图

1.3.2 三大核心创新点

  第一大创新点：重载自适应液压纠偏机构摒弃传统被动纠偏模式，以光电传感器采集皮带偏移信号，控制器驱动液压油缸带动调偏支架整体偏转，实现在线动态全自动纠偏。液压系统输出力矩大、抗冲击能力强，适配铁矿石重载工况，无需停机作业，有效降低皮带损耗与物料浪费。

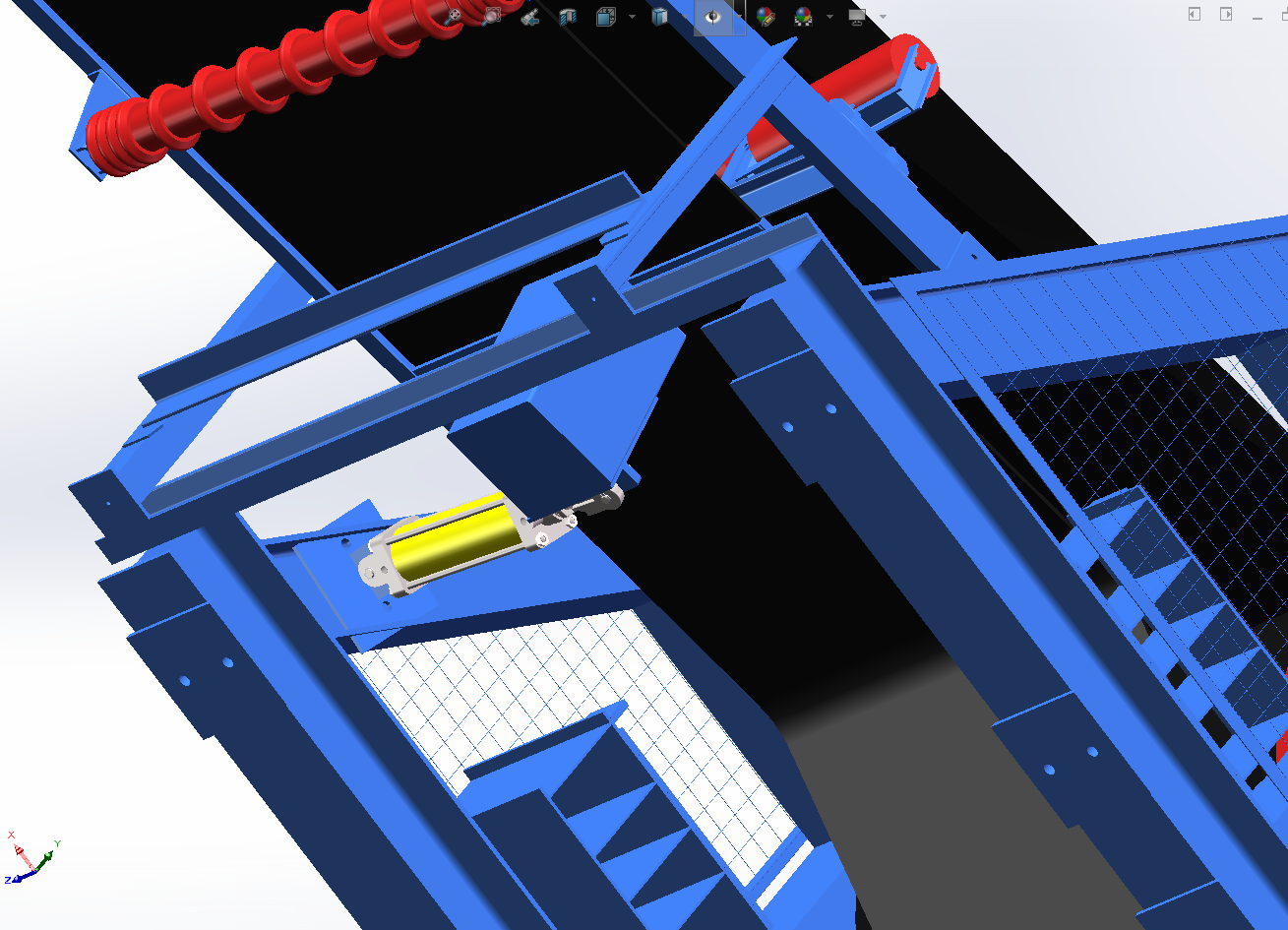

图1.3液压纠偏装置示意图

  第二大创新点：全工况数字孪生虚实映射系统构建与物理设备1:1 三维虚拟模型，多类传感器采集运行数据并实时同步至孪生平台，实现设备运动状态复现、参数可视化、故障分级预警与历史数据存储，推动运维模式从人工巡检向智能预判转型。

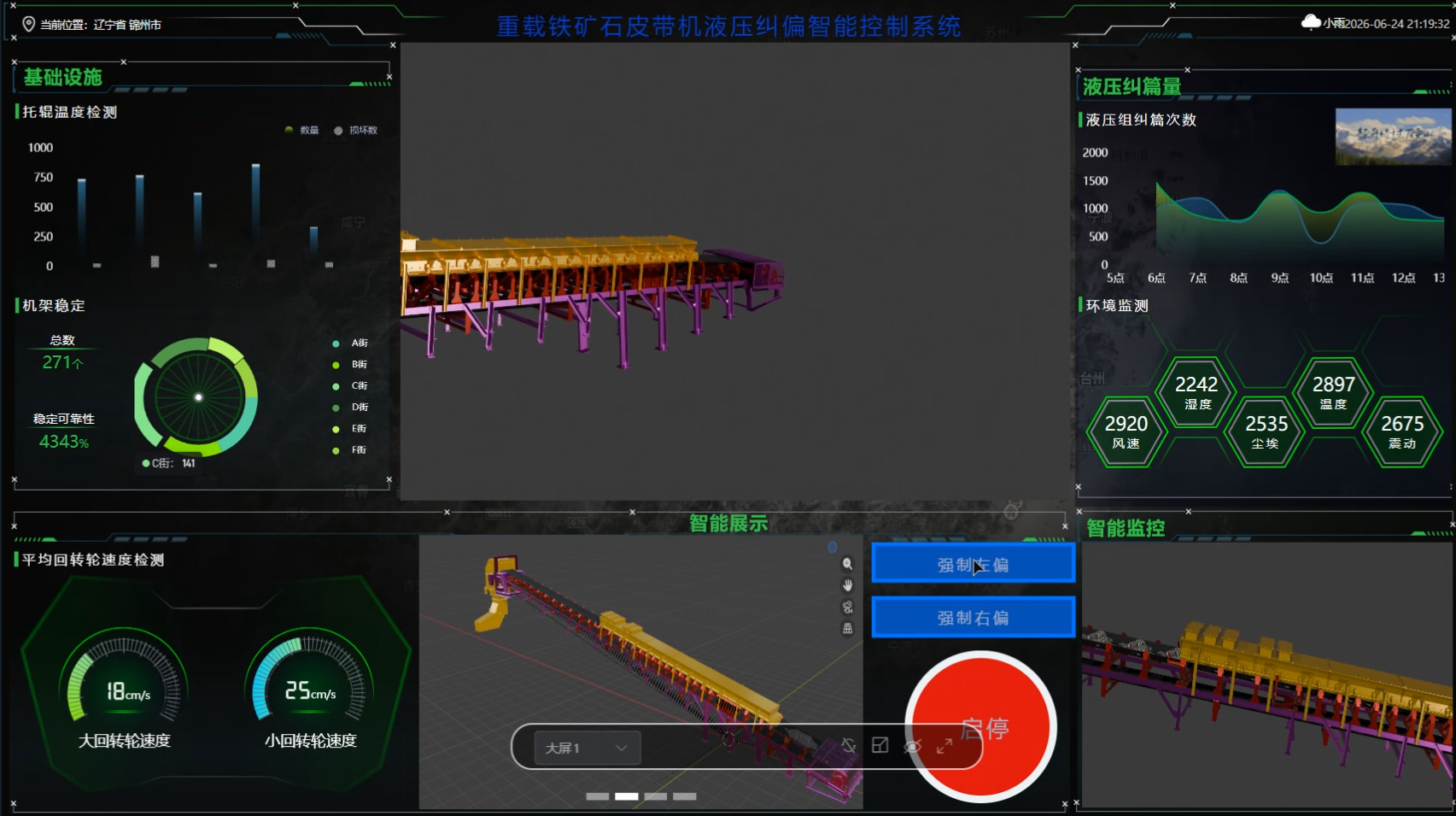

 图1.4可视化大屏工作界面

  第三大创新点：支架顶端配重优化重心稳心在立式支架顶端对称布置铸铁配重块，压低整机重心、缩小重心与稳心间距，提升机架抗偏载、抗振动、抗倾覆能力。方案无需改动主体机架，改造成本低、实用性强，显著改善设备动态运行性能。

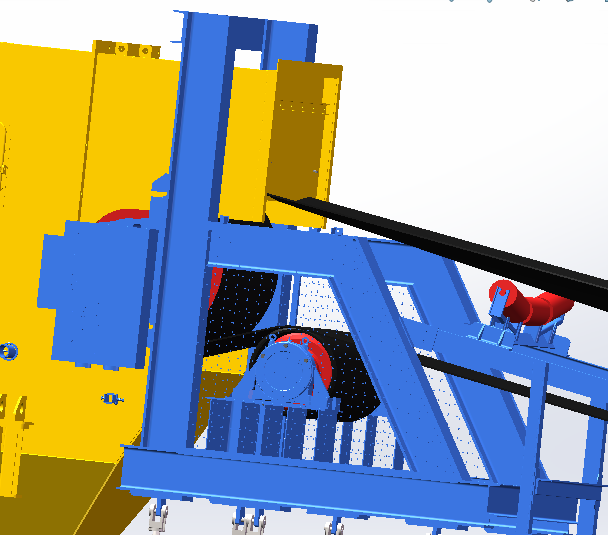

图1.5重心、稳心配重机构

1.4 技术路线

  现场工况调研→总体方案规划→三维建模与装配→液压系统、配重结构、数字孪生分模块设计→ANSYS、EDEM 联合仿真验证→参数优化与方案定型。

第二章总体方案设计

2.1 核心设计参数

  输送物料：铁矿石（粒径10~80mm，堆积密度 1.8t/m³）；

  额定满载载荷：8t；

  输送带宽度：800mm；

  输送速度：0.8~1.2m/s；

  工作环境：户外多粉尘露天工况；

  纠偏精度：单侧偏移≤15mm 完成校正；

  控制方式：本地手动+ 数字孪生远程监测。

2.2 整机结构布局

  整机分为五大模块：机械主体结构、液压纠偏系统、数据采集系统、数字孪生系统、配重稳性结构。

  机械主体：加厚型钢基座+ 框架式立式支架，搭配传动滚筒、槽型托辊、输送带与驱动机构，承载并完成物料输送；

  液压纠偏系统：由跑偏传感器、液压泵站、电磁换向阀、液压油缸、可调托辊架组成，实现跑偏自动校正；

  数据采集系统：集成位移、压力、振动、转速传感器，为数字孪生提供数据源；

  数字孪生系统：分为虚拟模型、数据传输、可视化交互三层，实现虚实联动与智能监测；

  配重结构：支架顶端对称安装可拆卸配重块，优化重心分布。

图2.1各部分示意图

图2.2数字孪生示意图

2.3 整体工作原理

  设备启动后，驱动机构带动输送带运转，铁矿石连续输送。位移传感器实时监测皮带位置，偏移超阈值时，液压系统快速动作，驱动托辊架偏转引导皮带回正，全程不停机。

  各类传感器实时采集设备运行数据，通过传输模块同步至数字孪生平台，虚拟模型同步复现设备运动状态，参数异常时系统自动预警。支架顶端配重持续优化整机受力状态，抑制振动与倾斜，保障设备在复杂工况下稳定运行。多模块协同工作，实现自动化纠偏、智能化监测、高稳定输送的设计目标。

第三章三维数字化结构设计

3.1 建模规范与软件选择

  采用主流三维设计软件完成全流程参数化建模、装配、干涉检查，严格遵循机械设计国家标准。采用自下而上建模思路，先完成非标件、标准件建模，再进行整机装配，模型可根据现场工况快速调整尺寸，通用性强，同时为后续仿真、数字孪生建模提供精准模型基础。

3.2 核心零部件设计

  机架组件：底部基座选用16# 工字钢焊接，接地刚度高；立式支架采用方管框架结构，分段法兰连接，便于运输与安装，支架顶部预留配重安装法兰面，整体经去应力处理，防止长期载荷下形变。

  传动与托辊组件：滚筒采用无缝钢管外包胶设计，增大摩擦力、防止打滑；上组为槽型托辊，适配散料输送，下组为平行托辊支撑回程皮带，全部采用密封轴承，适配粉尘环境。

  液压纠偏执行件：调偏托辊架铰接安装，可双向偏转，油缸安装座采用加厚钢板，满足重载受力要求。

  配重组件：选用高密度铸铁材质，耐腐耐磨，块状结构搭配高强度螺栓与防松垫圈，对称安装于支架顶端，可根据载荷增减配重数量。

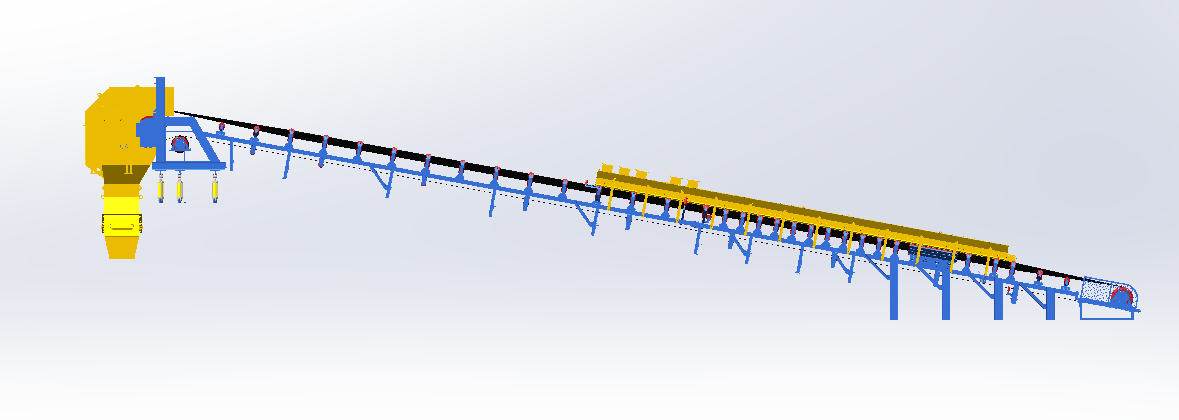

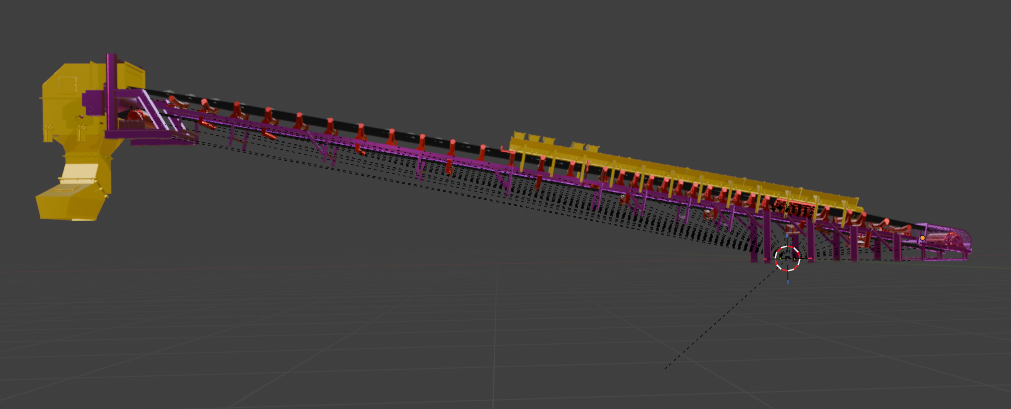

图3.1渲染示意图

3.3 整机装配与干涉检查

  按照“基座—支架—滚筒—托辊—输送带—液压机构—传感器—配重块” 顺序完成装配。利用软件干涉检测功能，重点排查油缸伸缩、托辊偏转、皮带运动区域，对微小干涉位置优化结构尺寸，保证所有运动部件运转顺畅、无卡滞碰撞。

第四章液压自动纠偏系统设计

4.1 纠偏方案选型

  对比三类常用纠偏方式：机械式纠偏力矩小、重载易失效；电动纠偏抗冲击弱，粉尘环境故障率高；液压纠偏输出力矩大、运行平稳、过载能力强，完全适配矿山重载、多粉尘工况，最终确定为本次设计方案。

图4.1液压缸渲染示意图

4.2 系统组成

  液压纠偏系统分为四大单元：

  动力单元：液压泵站，包含油箱、液压泵、过滤器、溢流阀，提供稳定压力油液，兼具过载保护功能；

  控制单元：电磁换向阀、节流阀，控制油缸伸缩方向与动作速度，避免冲击皮带；

  执行单元：双作用液压油缸，推动托辊架完成双向纠偏动作；

  检测单元：光电传感器，布置于输送带两侧，实时检测偏移量并输出电信号。

4.3 控制逻辑

  皮带居中时，传感器无信号，电磁换向阀处于中位，油缸保持静止。当皮带向一侧偏移触发传感器，控制器驱动换向阀切换油路，油缸伸出/回缩，带动托辊架偏转，利用侧向分力引导皮带复位；皮带归位后，传感器信号消失，机构自动复位。系统增设延时保护，避免皮带小幅摆动造成机构频繁动作，延长元件使用寿命。

图4.2接线图

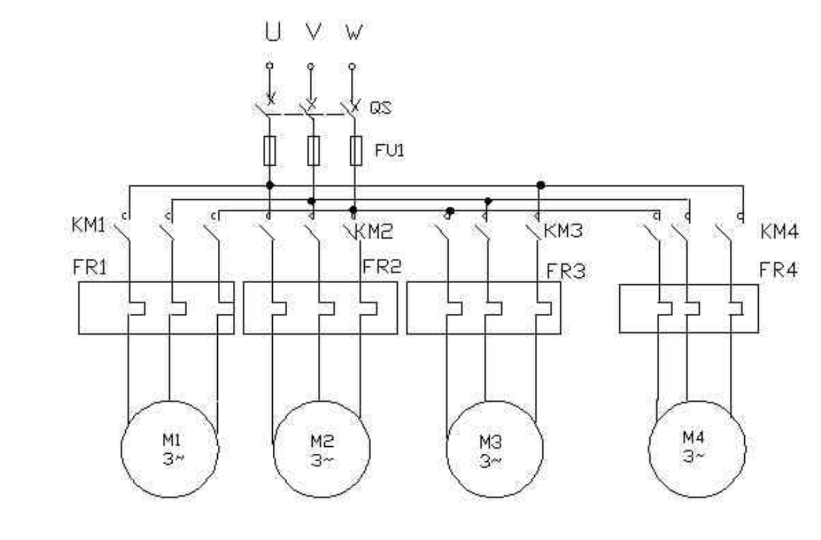

图4.3主电路图

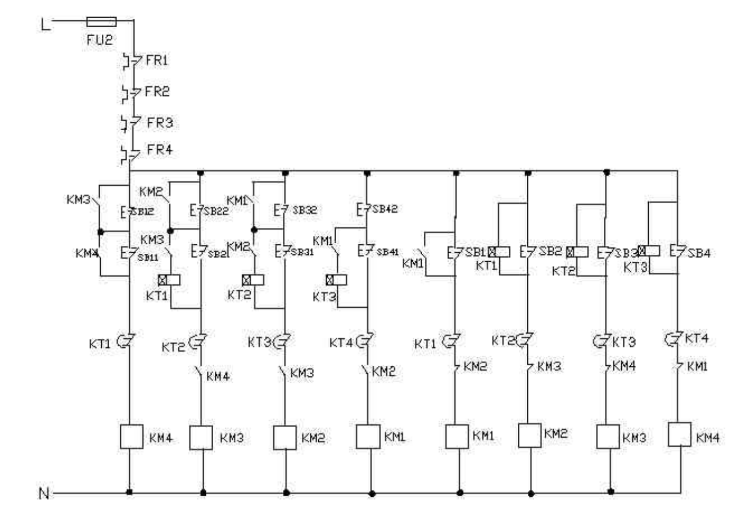

图4.4控制电路图

第五章重心与稳心优化设计

5.1 基础理论

  重心为整机重力等效作用点，稳心是设备受倾翻力矩时的基准交点。重心与稳心间距越小，设备抗振动、抗倾覆能力越强。传统皮带机重量集中在中下部，支架顶端为空心结构，整机重心偏高，动态稳定性差。

5.2 原结构重心测算

  利用三维软件质量分析功能，分别测算空载、满载、单侧偏载三种典型工况下的重心、稳心位置。结果表明：原机架重心偏高，偏载工况下重心发生侧向偏移，重心与稳心间距较大，动态运行存在明显隐患。

图5.1传送带多心示意图

5.3 配重结构设计

  在左右支架顶端对称布置铸铁配重块，对称结构不会引入额外偏载。通过力学迭代计算确定配重重量与外形尺寸，采用螺栓固定并加装防护盖板，防止撞击与腐蚀，同时支持现场灵活调整配重规格。

5.4 优化效果

  加装配重后再次测算参数：整机重心高度显著降低，重心与稳心垂直、水平间距大幅缩小，抗倾覆力矩提升。在重载启停、偏载、风扰工况下，机架振动幅度、倾斜角度明显下降，动态稳定性得到本质改善。本方案不改动主体机架，改造成本低、落地性强。

第六章数字孪生智能监测系统设计

6.1 系统总体架构

  系统分为三层架构，实现物理实体与虚拟模型全要素虚实映射，远程启停与强制纠偏。（图片前面有再此不在展示）：

  物理实体层：皮带机本体及各类传感器，负责现场数据采集；

  数据传输层：信号转换+ 无线传输模块，将模拟信号转为数字信号并上传至平台；

  数字孪生虚拟层：轻量化1:1 三维模型，集成数据显示、运动仿真、故障预警、数据存储功能，人机交互。

6.2 传感器配置

  系统搭载四类工业防尘传感器：光电传感器检测皮带偏移量；压力传感器监测液压系统状态；振动传感器采集机架振动数据；转速传感器监控输送速度，所有设备防护等级满足户外使用要求。

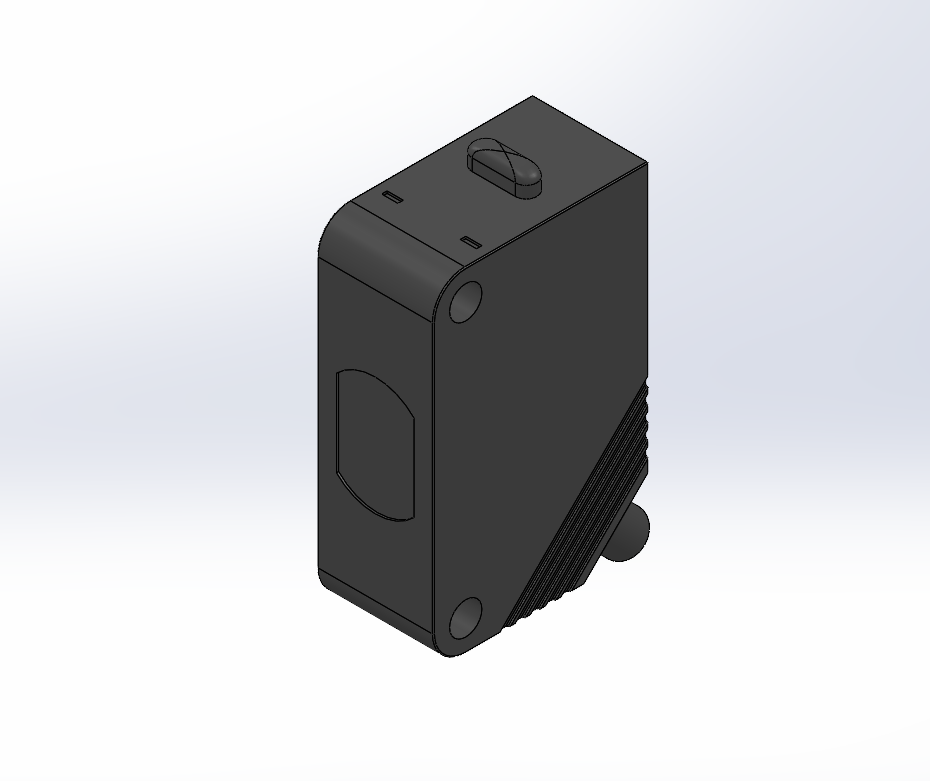

图6.1光电传感器

第七章多软件联合仿真分析

7.1 ANSYS 静力学结构仿真

7.1.1 仿真设置

  以整机支架为仿真对象，底部施加固定约束，施加重力与满载等效载荷，开展静力学分析，校核结构刚度并识别薄弱区域。

7.1.2 结果分析

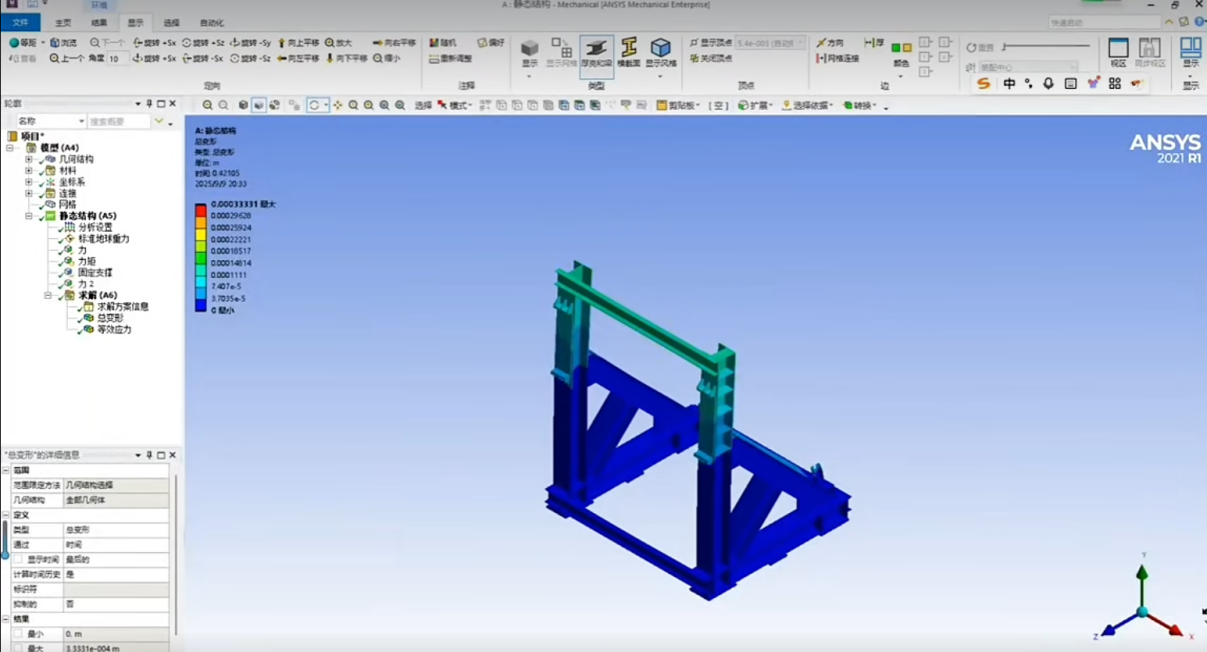

  仿真得出：支架最大总变形量仅为0.333mm，远低于行业允许变形标准，机架整体静态强度、刚度满足重载使用要求。变形云图显示，底部基座与斜撑几乎无变形，顶部横梁与立柱上端为主要变形区域，是动态工况下的薄弱点。

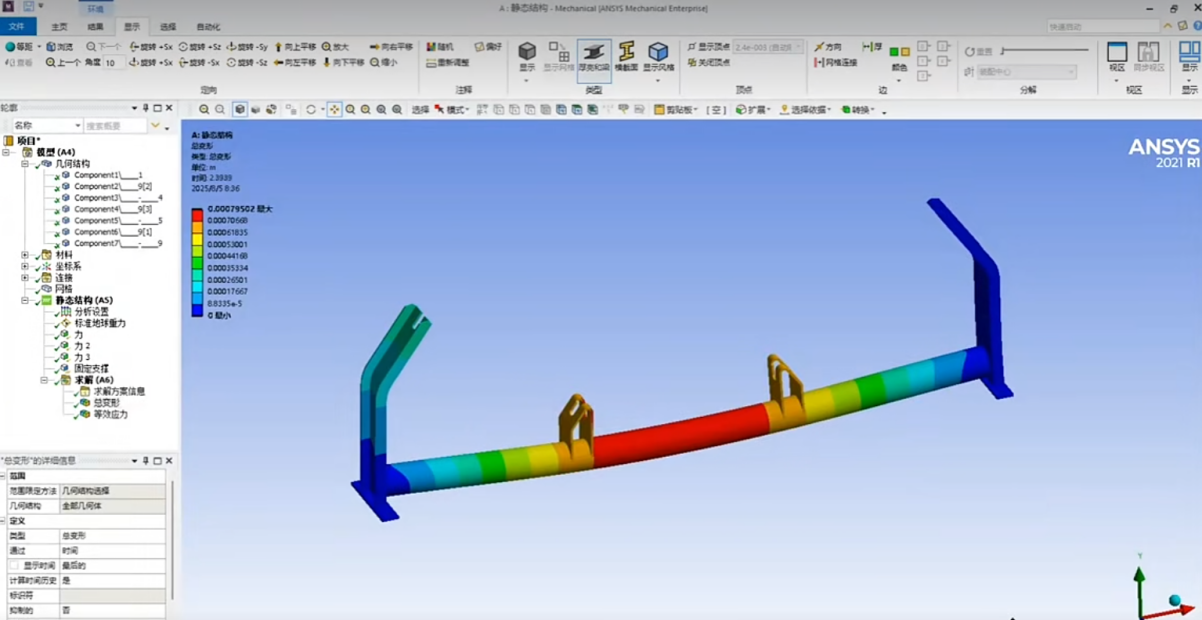

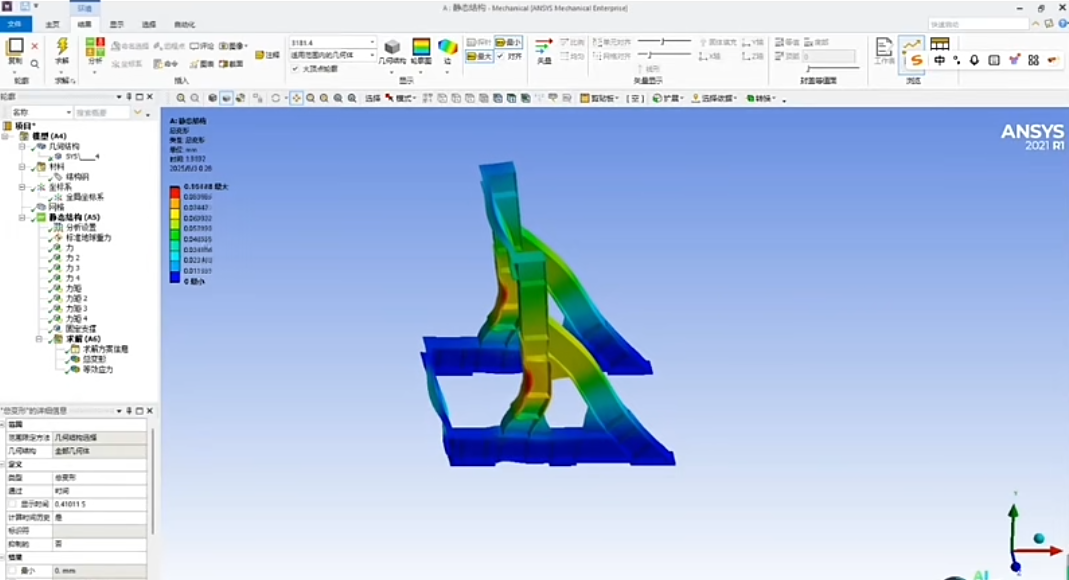

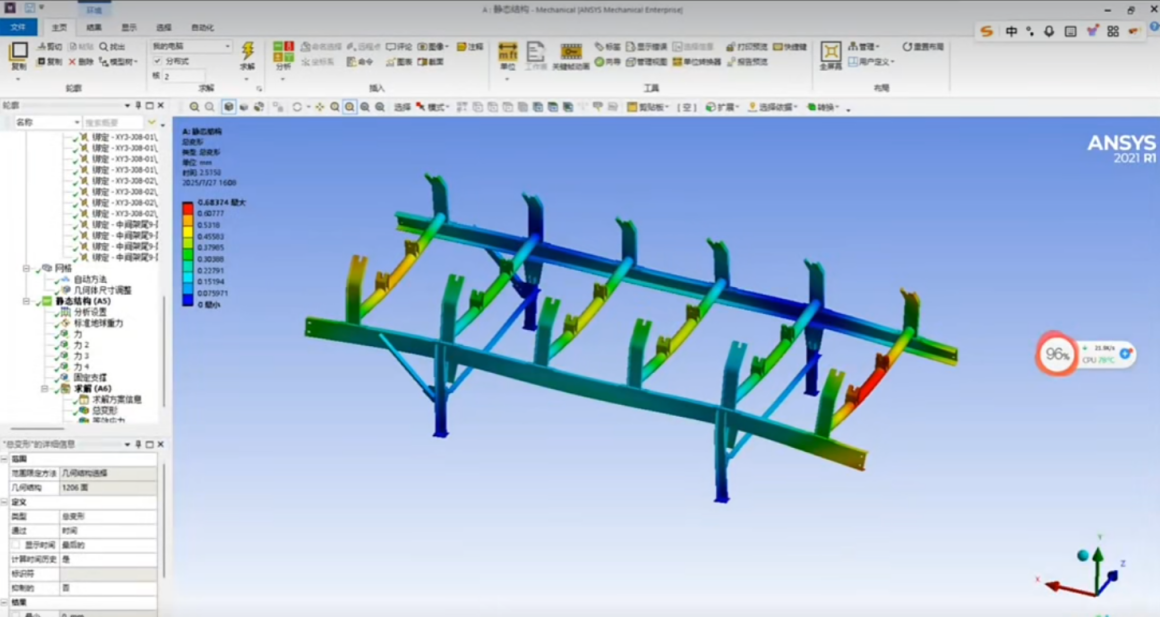

图7.1关键零件有限元仿真

  该结果为本项目配重优化设计提供核心依据：静态变形余量充足，顶部增加配重不会造成结构失效；同时顶部刚度偏弱，通过配重来增加上部质量、抑制振动，可针对性解决动态稳定性问题。

图7.1配重加装优化前后机架重心、稳心、振动性能量化对比表

7.2 EDEM 离散元物料仿真

7.2.1 仿真设置

  建立料仓- 溜槽 - 皮带机完整离散元模型，按照实际铁矿石粒径、密度、摩擦系数设置颗粒参数，模拟物料下落、输送、抛料全流程，仿真时长 10s。

图7.2关键零件离散元仿真

7.2.2 结果分析

  仿真结果表明：铁矿石颗粒在皮带上分布均匀，无严重偏载、堆积、撒料现象。证明本设备导料、落料结构设计合理，从源头减少皮带跑偏诱因。同时仿真输出的物料载荷、冲击数据，为液压纠偏系统参数匹配、机架受力分析提供真实工况依据。

7.3 综合仿真结论

  两项仿真相互印证：机架结构安全可靠，物料输送状态优良；顶部存在动态薄弱区域，配重优化方案科学可行。整体设计完全满足矿山重载输送的各项性能指标。

第八章工作流程、技术优势与应用前景

8.1 完整工作流程

  开机自检：启动总电源，数字孪生系统上线，传感器、液压系统完成自检；

  空载运行：启动驱动电机，皮带空载运转，系统进入监测状态；

  物料输送：铁矿石落至皮带，设备进入满载工况，各模块协同运行；

  自动纠偏：皮带偏移触发传感器，液压机构实时校正，复位后等待下一次动作；

  智能监测：孪生平台同步展示数据，异常状态自动预警；

  停机收尾：输送任务完成后依次关停设备，系统自动存储运行数据。

8.2 经济与社会效益

表8-1单台重载皮带机传统运维vs 本智能系统年运维成本量化对比表

成本分类	明细成本项	传统人工运维模式（年）	本数字孪生智能控制系统（年）	年直接节约成本	成本降低幅度	备注说明
固定运维成本	人工巡检成本	72000 元	14400 元	57600 元	80.00%
变动运维成本	皮带 / 托辊备件损耗成本	28000 元	9800 元	18200 元	65.00%
变动运维成本	液压系统维护成本	12000 元	7200 元	4800 元	40.00%
机会成本损失	非计划停机减产损失	35000 元	8400 元	26600 元	76.00%
