作品名称：手扶拖拉机配套旋耕机的结构改进与设计
学校名称：烟台大学
参赛队伍：昊天代表队
参赛学生：孙志刚肖兴玉王长卉
指导老师：周玉兰张磊

详细说明

整体.png 轴.png 轮距.png 紧急熄火.png 由于手扶拖拉机的手扶拖拉机配套的旋耕机因先天性设计条件限制操作员要在旋耕机后面操作，在转弯或调头时要挂倒挡，有时操作员疏忽，会忘记切断旋耕机动力，操作员来不及后退，会被运转的旋耕机伤害到。由于各种作物种植的行距不同，要对手扶拖拉机的驱动轮轮距进行调整，因作业环境比较恶劣，驱动轮轮毂与驱动轮轴配合部分经常出现锈蚀现象，调整轮距费时费力，加之螺栓经常拆卸，极易损坏，形成不安全隐患。

1、手扶拖拉机配套旋耕机倒挡脱离传动装置通过特制的牙嵌式离合器实现在倒挡状态下切断旋耕机动力防止旋耕机伤人等意外发生。

2、手扶拖拉机驱动轮轮距无级调整结构，可用专用扳手松开锁紧螺，扳动丝杠，通过内旋、外旋，带动支承壳体、驱动轮减速箱总成、驱动轮毂上的轮胎向内或向外无级移动，从而达到无级调整的目的，实现拖拉机自由放置、一人操作、省时、省力、安全、无级调节，也可以针对农作物种植行距的不同调整驱动轮轮距，提高耕种效率。

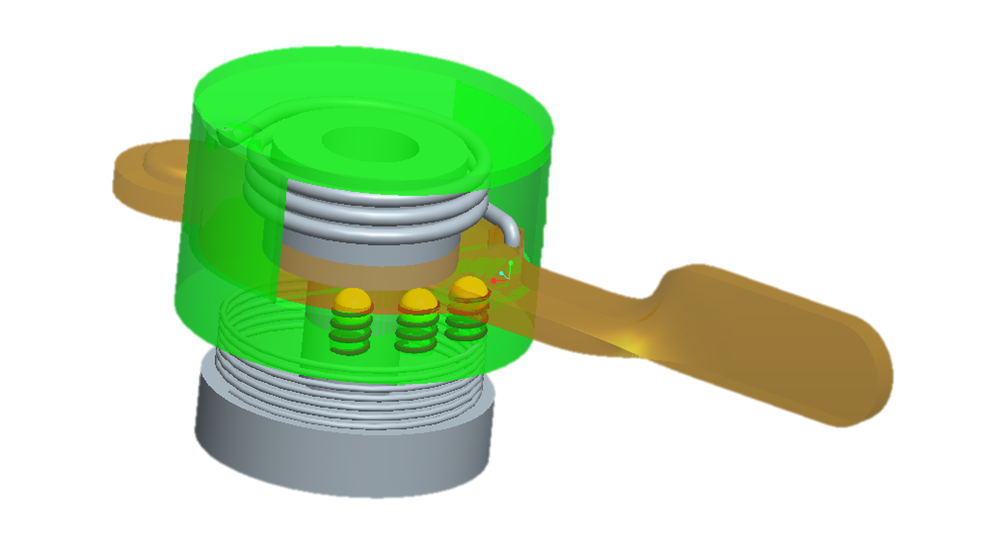

3、紧急熄火装置由圆柱螺旋扭矩弹簧增加一个扭矩（与油门加大的方向相反），油门采用三级调节。通过油门拨盘上制有一个和钢球配合的圆坑和定位弹簧，实现在紧急情况下更快的切断发动机动力，防止意外发生。
