大赛作品详情

作品名称：基于逆向工程的面包机创新设计
学校名称：北方民族大学
参赛队伍：6086
参赛学生：周炫蔡宇罗段金鑫
指导老师：刘广君

详细说明

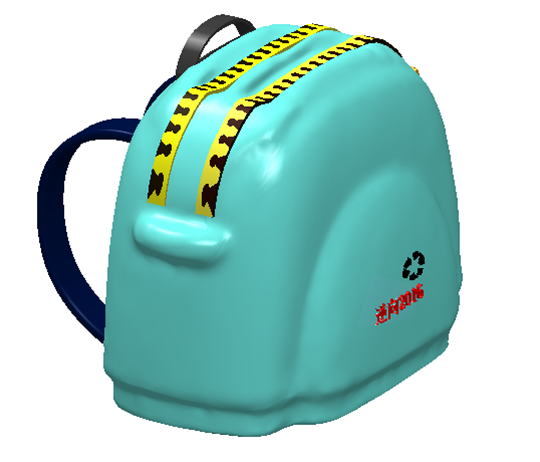

作品以面包机为模型，采用逆向工程技术，通过XJTUOM三维光学扫描仪采集面包机模型的点云数据，利用该系统的点云预处理软件对采集到的点云数据进行拼接和对齐处理，再利用逆向工程常用软件Geomagic Studio及Geomagic Qualify对面包机模型进行点云数据处理、曲面重构和误差分析。在此基础上，通过SolidWorks软件对面包机模型进行了三维实体化处理及创新设计；利用UG软件对面包机主要零部件进行了数控加工模拟分析；通过GRAM G1软件进行打印过程分析；利用GRAM 3D打印机进行3D打印；使用SolidWorks和CAXA软件完成了工程图的绘制。最终得到三款新产品：双肩背包、多用面包机、吸尘碎纸机。此三款产品均为家居常用品、功能多样、体积小，实用性强，并实现了短周期、高效率、低成本设计，市场前景较好。
