大赛作品详情

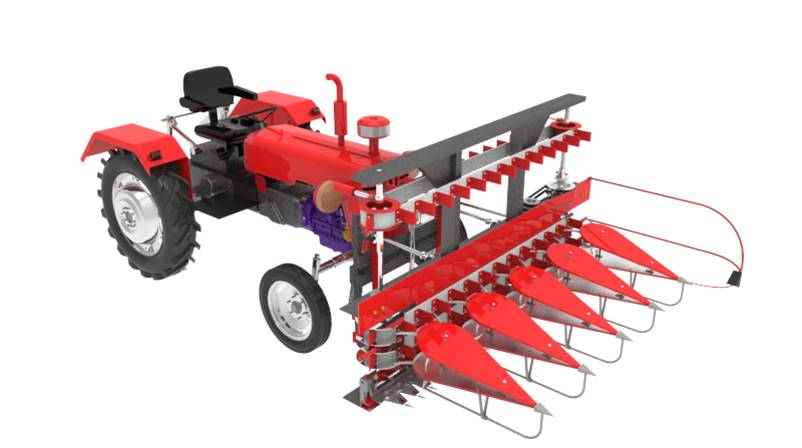

作品名称:新型割晒机
学校名称:北方民族大学
参赛队伍:6083
参赛学生:王文瑞 李华 周炫庚
指导老师:刘广君

详细说明

针对现有的割晒机存在适用范围窄、工作效率低、不易维修、功能单一等不足,基于TRIZ理论和CAD/CAE/CAM技术,设计了本款新型割晒机。该机主要由机架、扶禾装置、切割装置、输送装置、传动装置、动力系统、提升装置等部分组成。该机切割刀片采用螺栓连接,便于更换刀片种类和维修,扶禾器横向间距和输送带高度可调,结构简单,可实现不同株距、不同高度的农作物割晒,作业范围广,生产效率高,具有多功能性。与现有的割晒机相比,其创新设计主要体现为:

1、将割晒机切割动刀片与刀片固定板之间铆钉连接方式改为螺栓连接,维修方便。

2、扶禾器与主机架采用螺栓连接,横向间距可调,结构简单,可实现不同株距作物割晒。

3、带轮与轴采用销钉连接,但在带轮上方固定端增加一套筒,并利用紧定螺钉将其固定,在收割高茎作物时,根据作物高度调节上输送带与地面的高度,实现了一机适用不同高度作物割晒。

4、切割器与主机架采用螺栓连接,通过滚轮转动更换不同种类的切割器,可适应不同种类作物的切割。
