作品名称：全自动硬币分拣包装机
学校名称：衢州学院
参赛队伍：白金
参赛学生：叶波贝杰吴庆华
指导老师：徐惠敏盛旖旎

详细说明

如今市面上的大量硬币仅依靠手工清点、包装已难于满足其高速流通的要求，因此，高效率、低成本的全自动硬币包卷机的研制成为待解决的问题。针对此问题，本小组设计了一种硬币分拣包装机，从而实现机械化硬币分类与包装。

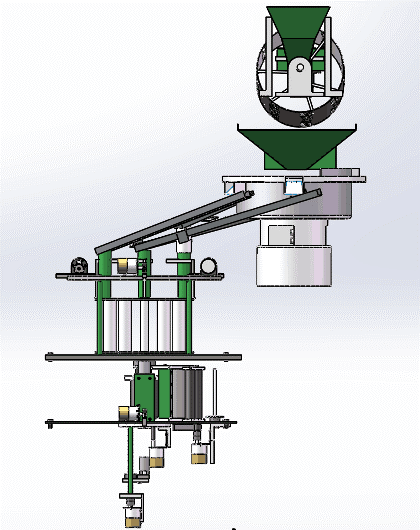

本硬币分拣包装机由纸币硬币筛选机构、硬币分类机构、计数系统、包装机构等组成。纸币硬币筛选机构由纸币筛选网与漏斗组成，通过电机驱动筛选网转动完成纸币硬币分离。硬币分类机构是根据直径不同的原理，通过振动盘将硬币进行分类，将不同种类的硬币送入各自的轨道并进入四工位硬币暂存区域。计数系统主要采用了光电传感器通过PLC完成计数功能。完成计数的硬币通过电机驱动联动机构直接进入包装机构。包装机构由调节机构、滚筒包装机构、螺杆升降机构、送纸系统等组成，通过调节机构能够适应于不同种类硬币的包装。

本设计直接代替了人工清点硬币与硬币成卷包装的工作，成功地解决了人工清点包装费时费力的问题，提高了硬币分类包装的效率。该硬币分拣包装机可用于公交公司的硬币分类，还适用于银行日常活动中硬币的清点分类工作。
