大面值货币电子化、小面值货币硬币化是世界各国货币发行的趋势。随着硬币在自动售货机、公交车等场合的普及应用,目前银行手工清点硬币的方式已不能满足大量硬币处理的要求。全自动硬币分类、清点机正是为了适应这一需求而设计的。硬币分类、清点机机械设计是现在发展的必然趋势，它将进一步取代机械性的操作，提高了劳动生产效率，并且还能给生产带来许多方便且用途十分广泛，是今后社会发展的必然趋势。

有以下优点：

  能够对大量的硬币进行高速计数和分类。

  代替人们的手工操作，减轻了劳动成本

  使生产效率进一步提高。

  所以硬币自动分选机械设计是当代研究比较活跃，应用日益广泛的项目。随着科 学技术的发展，硬币自动分选机的功能和可靠性不断提高，应用范围也不断扩大。

  我们相信硬币分类、清点机的设计将进一步向高智能化、自动化、人性化的方向发展，在不久的将来将会看到有各种各样的类似产品在更多的领域为人类服务。

1.4  硬币分类、清点一体化装置械设计的作用和目前状况

 硬币分类、清点机是现代化社会生产中自动机械设计的一个突破。是许多小面值货币流通的场所需要的设备。它主要目的是把社会流通的硬币进行分选、记数，便于人们的劳动及提高劳动生产效率。

本次设计题目为硬币分类、清点机机械设计，本项目属于应用于现代化的创新性设计。该设备主要用于多种硬币的分选、计数，该设备实现了自动化操作，达到高效、可靠、生产效率提高、减轻劳动成本的目的。在目前国内的小面值货币流通的领域中，硬币分选计量大多为人工操作，生产效率低，浪费劳动成本。所以说，此设备的研制可以改善这一状况，节约劳动力成本，提高劳动生产效率。

  硬币分类、清点机机械设计的系统组成

  硬币分类、清点机的主要功能是实现硬币的自动分选、计数。它主要由机械系统，控制系统两部分组成。

  机械系统可分为2个主要功能单元，各个功能单元具有一定的独立性。

（1）硬币的堆放和分选功能。

（2）硬币的计数功能。

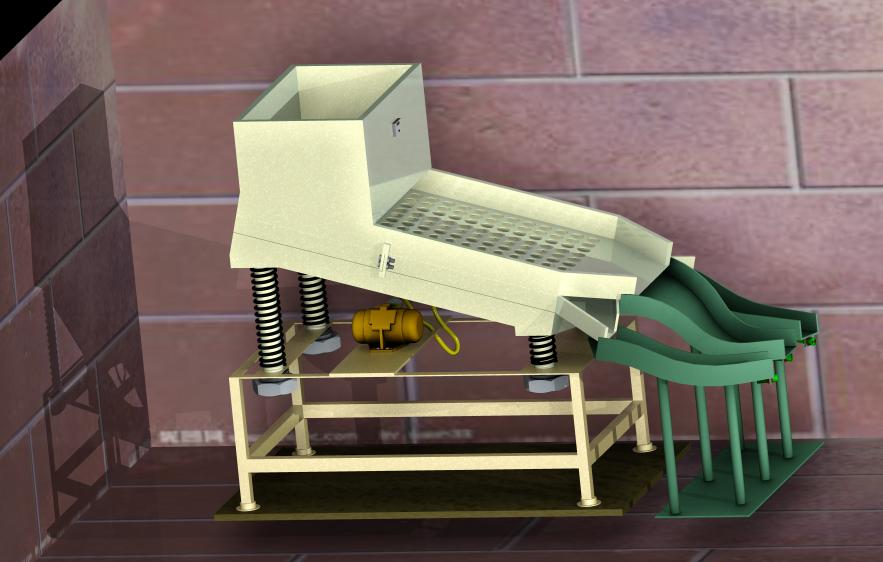

图1-1 硬币分类、清点机装置机械设计的原理图

1、机架                   2、M4螺帽

3、M4螺钉                4、振动电机

5、短弹簧                6、M10螺帽

7、长弹簧                8、三层筛分盘

9、平垫                  10、弹垫

11、光感计数器

 硬币分类、清点机械设计的经济性、环保性

  当今社会是注重经济的社会，也是注重环保的社会。在现代化日益发展的社会，需要是具有经济性和环保性的自动化产品。我所设计的硬币自动分选包装机械正是符合这一要求的自动化产品。

  大面值货币电子化、小面值货币硬币化是世界各国货币发行的趋势。随着硬币在自动售货机、公交车等场合的普及应用，劳动效率低的手工包卷硬币的方式已不能满足大量货币的处理要求。我所设计的硬币分类、清点一体化装置不仅提高了劳动生产率，节约了劳动成本，而且还无污染。所以说，硬币自动分选机械是具有经济性和环保性的自动化产品。

硬币分类、清点机的概述

硬币自动分选机构主要应用的是振动电机，它是由动力源与振动源结合为一体的激振源，用途很广。

1）适用范围：

硬币分类、清点机能够清点第四套和第五套一角、五角、一元硬币。

2）概述：

硬币可以成批地装入料斗，通常采用多片倾斜的叶片弹簧来支撑料筒，弹簧的两端分别可靠三层筛分盘和重型机座连接。在三层筛分盘和机座之间还装有振动部件，使三层筛分盘在垂直平面上往复运动同时在水平平面上振动。这两种运动的合成，使硬币在三层分筛盘上筛选分类。

5）料斗：

料斗是一具有顶部开口的长方形筒，其侧壁基本上是垂直的底部略带凸状或锥形。

料斗可用A3料制成，但其底部必须足够坚固以避免附加的振动。在用A3料铸成的料斗中，料梯可与料斗一起铸出，以减小共振现象，因此，这种料斗工作时噪音较小，并提高了疲劳强度，假如料斗的底做成是可以拆卸的，那么用钢板来制造料斗就较为经济。

6）进给速率可通过下列方法进行调整：

(1) 卸下附加块压紧螺栓，通过增减附加块的数量来调节激振力。

(2)在一个振动部件上叠加两个或更多个料斗。

(3)在料斗的内表面上和料梯上粘合聚氯乙烯或橡胶一类的材料，以增加有效的摩擦力。

这种料斗进给装置对料堆的重量很敏感，料堆重量增加时会使进给不稳定。工作时有噪音，但如按照上述第（4）点在料斗和料梯上加粘衬垫，则可减轻由硬币撞击而产生的噪音。

当硬币在料梯上攀登时，有一个力作用在硬币上，使硬币趋向定向装置，对这个力加以利用，就可以在料斗内部完成复杂的定向动作。

7）硬币损坏的可能性：

如果不采取过快的进给速率，由于这种料斗进给装置的动作很轻缓，所以损坏的可能性很小或没有损坏的可能性。

8）驱动：

振动电机。

9）优缺点：

硬币分类、清点机是利用激振力驱动和机械共振原理进行工作的，它有以下一些优点：

（1）结构简单，不需润滑，而且重量轻，便于维护。

（2）靠微小振动使物料单方向运动，无强烈搅拌、撞击、摩擦等现象，故机体不容易损坏，使用寿命长。

（3）硬币分类、清点机是在共振状态下工作的，所需激振力较小，节能。

11）硬币分类、清点机的缺点

（1）不适合于处理黏性较大的、带有油污的、水渍的硬币。

（2）设计或调整不合适时会产生较大振动和噪声。
