全自动压痕机纸张运送装置作品简介

全自动压痕机纸张运送装置是针对压痕机而设计的，从视频中我们可以看到，压痕机依靠曲柄摇杆机构令压板往复压切。操作员工作时必须冒着手被压切的风险，进行快速操作，纸张稍有偏差就需要暂停。

团队成员深入到南宁永辰打印机厂，现场调研，针对压痕机人工取纸、纸张定位、压痕后纸张取走，生产效率低，工人危险系数大、劳动强度高，且招工难等问题研制了一台全自动压痕机纸张运送装置。该装置由吸纸张系统、运送纸张系统、吹纸张系统、支架总成等组成，全过程完全自动化。我们形象的称之为“吸盘为手掌，无杆缸为臂，支架为躯干”。

具体工作过程如下：

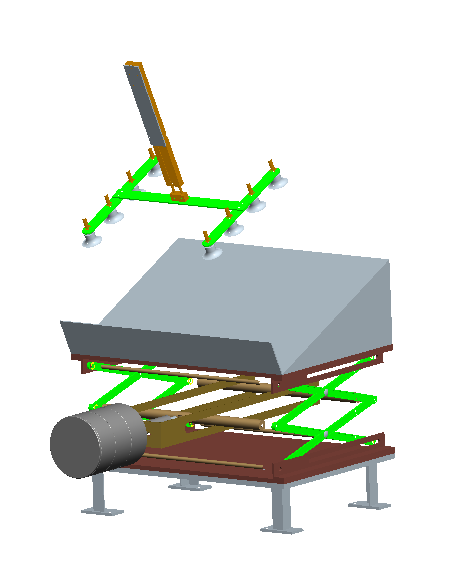

吸纸系统中的吸盘下降将升降台上的纸张带动起来，然后上升沿着无杆缸向中间移动，移至中间时再下降把纸张放在压板上。该吸盘向右移动回到原来的一端，然后压板加工纸张。压板在还原位置的过程中，吹纸张系统中的吸盘沿着无杆缸向中间移动，走到中间时，压板正好也还原完毕。此时该吸盘已在正中间。随后下降带动加工完的纸张，然后上升沿着无杆缸向左边移动，再把纸张放到收料台上。

作品的主要创新点如下：

（1） 本装置完全可以代替人工，实现全自动纸张运送过程，其实用性强，非常适合同类小微印刷企业的推广和使用，为企业解决了实际生产难题。

（2） 本装置为全自动装置，只需按下开关，设定工作参数，设定循环工作，本装置即可自动完成纸张的吸取和运送。大大提高生产安全性和生产效率。

本装置结构简单，节省空间，企业需投入资金少，使用和维护方便。
