全自动纸药盒折叠粘合机作品简介

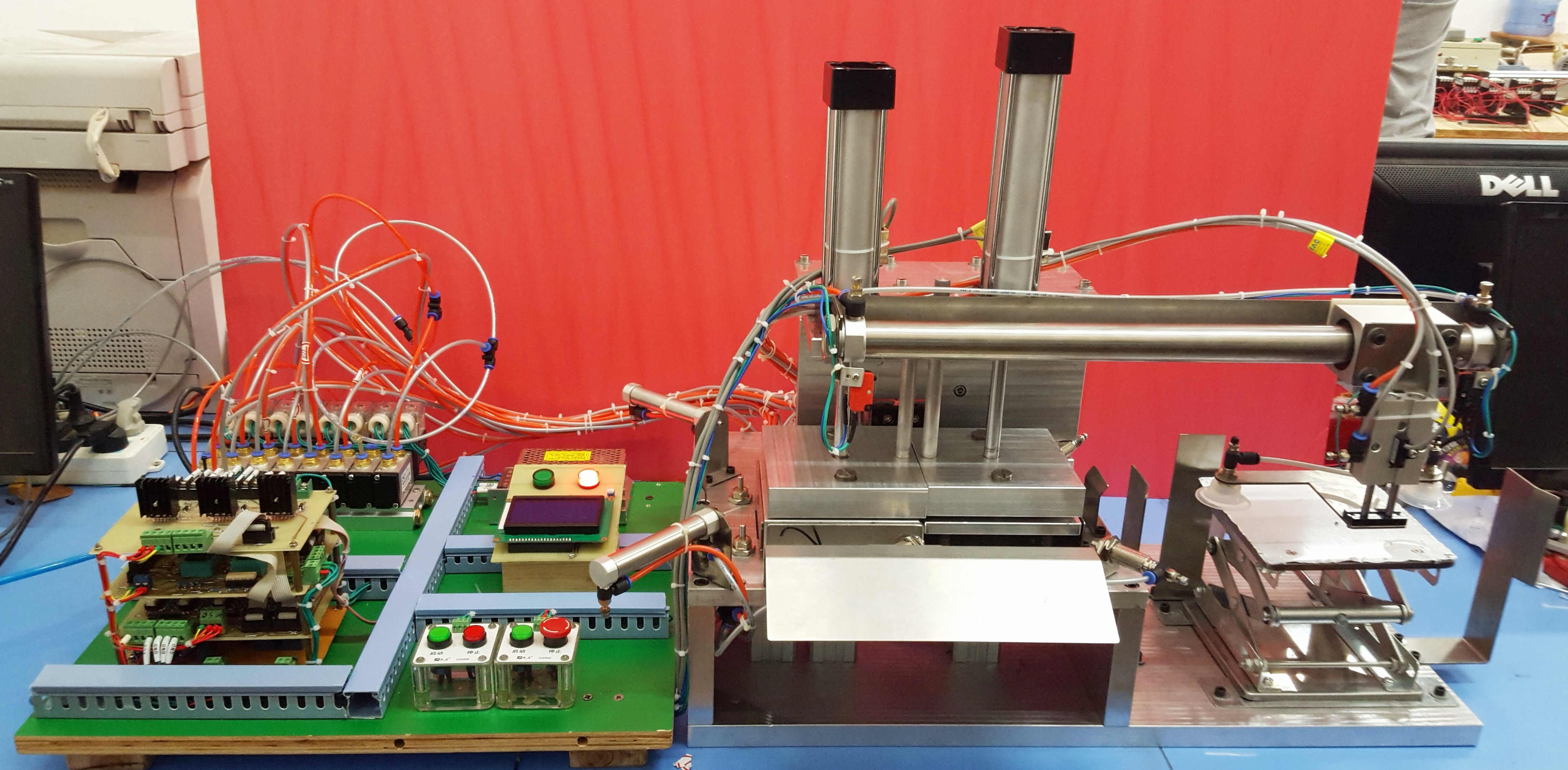

全自动纸药盒折叠粘合机是参赛团队针对南宁永辰印刷公司需要人工折叠、粘合、点数纸药盒而设计的一款全自动纸药盒折叠粘合机。本机具有全自动完成纸药盒折叠粘合生产功能，能够将已裁切好、点好粘合胶的平纸板自动移送、折叠、粘合成为纸药盒，推送至收集箱并计数。过程采用气缸作为送料和推折动力，通过多种开关和单片机控制多个气缸的动作，实现送料、折叠粘合、送盒、计数等工步一次性完成，全过程自动化，能够代替人工完成纸药盒的折叠粘合、计数工序，大幅度提高纸药盒折叠粘合的质量和效率。

本设备主要创新点如下：

1.采用电动升降台作为向上送料的机构，只需购买电机和升降台，结构简单，放料方便，送料准确。

2.下模板为浮动式，折叠盒身的过程中，上、下模板一直将纸板压紧，确保纸坯不移位。

3.折叠盒身和盒盖侧面小片纸板后，设计有预推折侧面大片纸板动作，有效避免，因小片纸板向外回弹，致使大片纸板无法向上推折的问题。

4.纸盒能够自动脱模，上模板设计有弹簧顶销，当上模板向上起模时，弹簧顶销将折叠好的纸盒，顶离上模板。

5.本设备可以完全代替人工，大幅度提高纸药盒折叠、粘合的质量和效率。

6.选择气缸作为动力源，通过单片机控制各气缸的动作顺序，结构简单，制作、运行、维护成本低，为中小型药品生产企业解决了实际生产难题。
