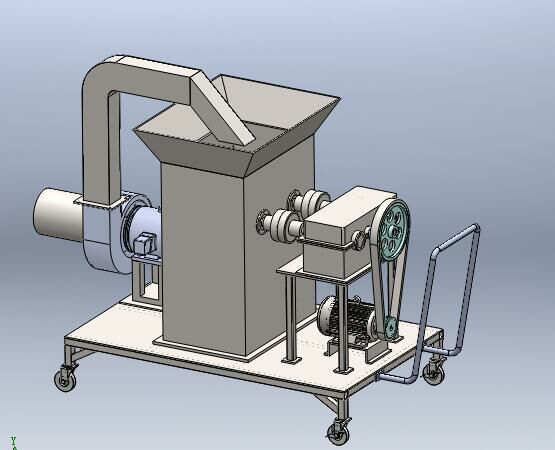

本次设计的树叶自动落叶收集粉碎机主要包括自动收集装置、粉碎装置、废料收集装置、主传动机构、减速器装置、支撑底架装置等。主要是分别对这些装置进行设计再进行整理成整个设备主体的结构。

设计的主要装置大致介绍如下：

1、自动收集装置主要采用抽风式吸收装置，对地面上的树枝和落叶进行抽风式吸取并收集通过输送管道输送至粉碎装置的上方。

2、粉碎装置包括粉碎的进料斗和粉碎的主体，粉碎的主体主要采用两个旋转的粉碎辊，粉碎辊上采用锯齿形状的，可以对收集的树枝或树叶进行旋转来粉碎。

3、主传动机构包括整机粉碎的传动装置，主要是通过电机带动V带轮传动，然后通过减速器装置，减速器输出部分采用双轴的输出，双轴的输出连接着两个旋转的粉碎辊轴。

4、减速器装置为单轴带动两端减速，即为了实现通过粉碎辊对树枝和落叶进行剪切粉碎的目的，两个粉碎辊连接的轴上齿轮即为减速器里的减速齿轮。

5、支撑行走装置，采用支撑架连接，支撑架采用方管焊接制造，在方管支撑架上装有四个底架滚轮，其中两个为定位脚轮，另两个为万向带刹车脚轮可以实现任意方向运行并停止。在支撑架上可以放置主传动、减速器装置及粉碎装置的固定作用，以此将整个粉碎机连为一体。

6、废料收集装置基本采用收集料斗即可，根据实际使用情况可以及时拆卸收集料斗为了搬运工作的方便。
