1.开发背景

自动化行业的迅速发展，折叠已由手工化逐渐向自动化发展，自动折叠机应运而生。然而自动化、高效率的纸张多次折叠问题却一直没有得到很好的解决。我们经过调查发现，几乎青岛的所有高校都会以寄校报的方式与一些成名的校友保持联系。然而这一系列的工作只能由邮局的工作人员手动完成。据我们采访，学校每周都要发送近1500份给各个校友，而且一个青年工人不停工作要一个半小时到两个小时左右才可完成折叠加装信封的工作，工作量相当巨大。

2.报纸多次折叠封装机结构说明

本报纸折叠机主要分为三部分，分别是纸张分离上料系统、折叠系统、装封系统。分离系统我们采用的是搓纸轮机构。其基本原理是:通过橡胶搓纸轮摩擦报纸料仓中最上面的一张报纸，然后下运至滚轮缺口的位置，接着滚轮闭合，报纸被滚轮全部拉出料仓，并送至折叠工位。

折叠系统采用的是机械式的滚筒折叠机构。采用几组带有折纸刀、夹纸夹的滚筒来实现折叠。纸带经过对折梭板装置，完成一次折叠;经过对折梭板后按报纸的行进方向依次设有牵引吸附辊、中间吸附辊、第二次折叠吸附辊,各辊直径相等、转速相等、互为平行设置。牵引吸附辊、折叠吸附辊逆时针转动，中间吸附辊、折叠吸附辊顺时针转动。在中间吸附辊的表面上设有两条对称的折叠刀，两者等间隔分布。在中间吸附辊和折叠吸附辊之间完成第二次折叠;在第三次折叠吸附辊和挡纸板之间完成第三次折叠，报纸达到预期尺寸再进行装封。

装封系统主要是采用真空吸盘吸取信封和打开信封，利用传感器来精确定位信封的位置，再利用推杆电机压刀式折叠报纸，使报纸准确落入信封中。

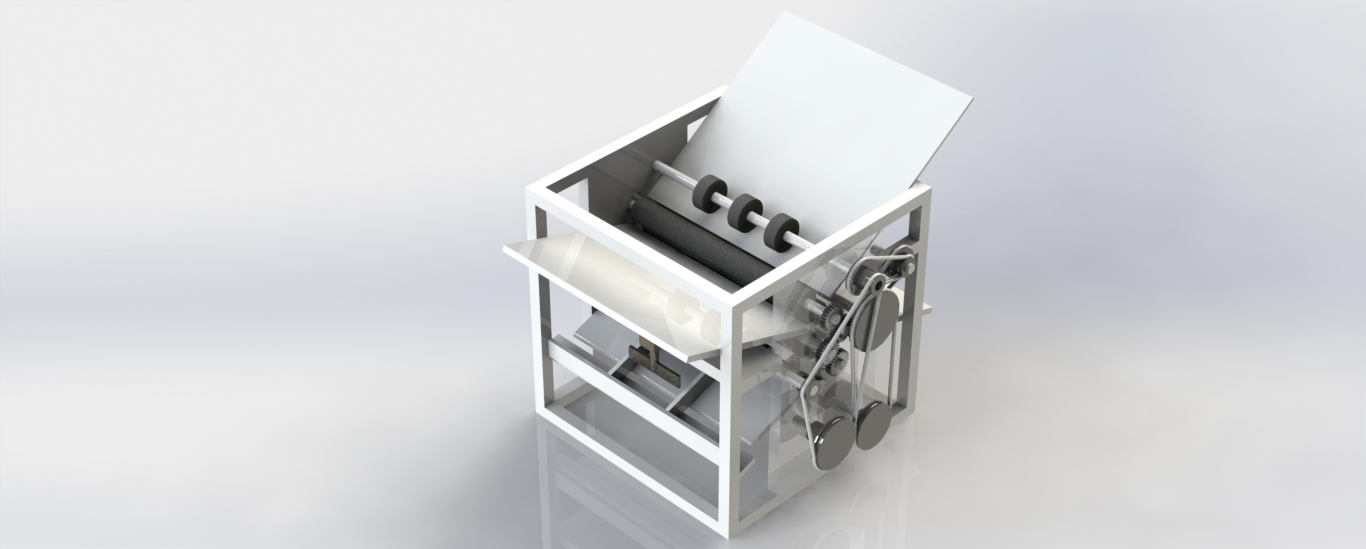

图2-1折叠装置总体结构示意图

3.功能与使用说明

本报纸折叠机可基本代替工人折叠报纸并装信封，长远角度来看会大大节省折叠成本，并且折叠效率大幅度提高。目前本产品的设计是应用于各大高校的报社，用于报纸折叠并装信封的工作，便于邮递给广大校友，供校友及时了解母校的发展情况，加强校友与母校的联系。本报纸折叠机操作简单，附带说明书，通读一遍即可使用。
