本课题就是针对目前市场上的小型车床的研发现状结合设计要求，设计出一款适用于家庭或实验室的小型车床，完成如下目标：

小型车床要安全可靠，且操作尽量简便，便于普及应用。

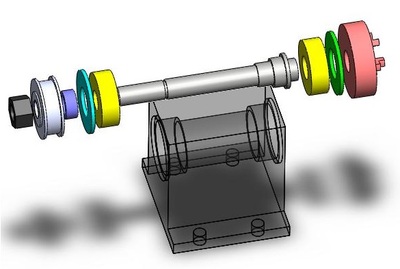

设计的内容包括：小型车床的总体设计，主传动系统设计，主轴组件设计，进给系统设计，尾座部分设计，以及导轨支撑部分设计。其中在主传动系统变速中采用的是直流电机调压变速和带轮一级减速。在进给系统中，横向进给和纵向走刀都采用手动进给。

设计中要完成总体装配图、零件图和三维造型仿真，以及关键零部件的造型计算和结构强度校核。

其各个部分主要设计初步思路如下

（1）车床运动功能设计：主要运动有3个，主运动是主轴回转运动，进给系统的运动分解为横向和纵向两个方向上的直线运动；此外还有刀架的旋转运动，尾座在导轨上的直线运动。

（2）传动系统设计：包括传动方式，传动原理等。

主轴的转动由电机通过皮带来驱动，采用的直流电机变速。从而实现主轴转速的变化要求。

进给运动的横向运动丝通过丝杠螺母副来传递运动，丝杠置于导轨外侧。进给运动的纵向运动同样是通过丝杠螺母副的运动来实现的。

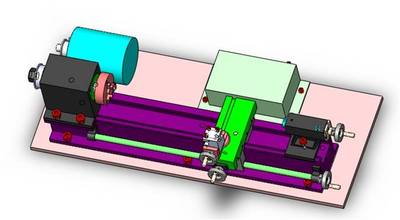

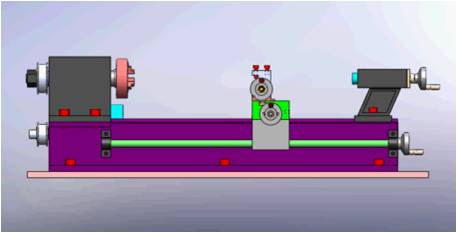

（3）总体结构布局设计：包括运动功能分配，总体布局结构形式。

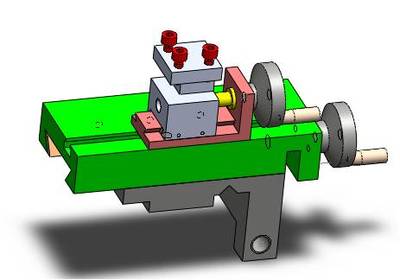

运动分配：刀架在溜板上横向移动；溜板在床身上纵向移动。

新式小型车床具备下面的基本特点：

1.  占地面积小，易于存放，储藏。适用于家庭、学校教学实验等非车间临时场所；

2.  净重小，噪音小，易于搬运，对操作人员伤害较小；

3.  采用直流电机无极调速，调速性能优越，易平滑调速；

4.  横向进给和纵向进给都采用手动螺纹丝杠传动，且横向进给丝杠置于导轨外侧；

  5.导轨采用三角形导轨和平面导轨组合的方式，导向精度高，运动灵敏度高、平稳性好。

    新式小型车床小型床具有体积小、携带方便、加工精度高等特点，并且，实用、方便携带能适应较广工作环境的加工机械。它能够完成木材、薄金属板、工程塑料等材料切割，使用方便、灵活，可以按照在自己的需要切割不同形状和角度的材料，甚至可以利用切割功能完成板艺术作品的形状加工，是结合实际需要设计完成的一个应用较广泛的实用型产品。
