开发背景

随着我国金融行业的蓬勃发展，纸币分拣具有广阔的市场与前景，然市场上较成熟的装置大多只能实现清点功能，且价格昂贵，经济性不高，系统复杂，体积较大，极大的限制了它的使用和普及。现金处理业务自动化的水平低，增加了工作人员的压力，限制了现金的周转速度，影响经济效益。针对现有的诸多问题，我们设计了基于多信息融合的回转式纸币清分系统。

结构说明

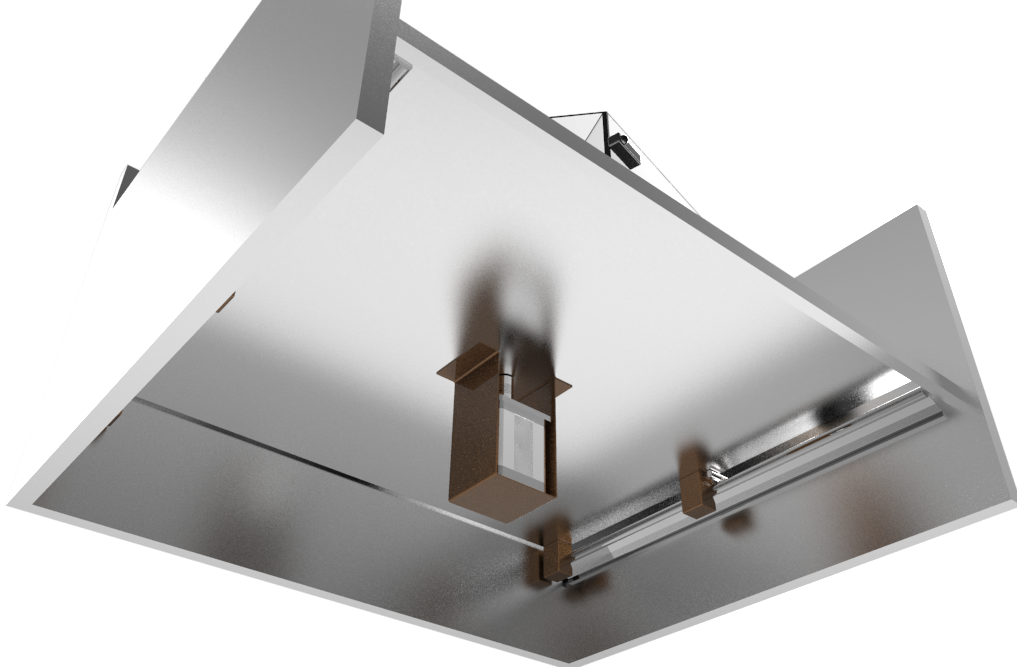

本作品基于多信息融合的回转式纸币清分系统由喂钞机构、捻钞传送机构、识别检测模块、分拣转送机构、机体系统组成。喂钞机构由喂钞台板、调节螺杆组成；捻钞传送机构由接钞导板、圧钞轮、喂钞轮、捻钞轮组成；识别检测模块由红外信号发射器、红外信号接受器、传感器组成，分拣转送机构由分拣盘、电机、电机座、平面轴承、联轴器组成；机体系统由直线导轨、平台、弹簧销钉、机架、滑块组成。

功能说明

    本作品的喂钞台板后端连接调节螺杆，上端放置接钞台传感器感知是否放钞。调节螺杆用于放钞量不同时，适当调整喂钞台板倾斜角度，以调节摩擦力大小。捻钞轮、喂钞轮、电机转子的轴端部连接一小带轮，由圆带传动实现捻钞轮、喂钞轮以1:2速比运动。传感器由图像识别模块、颜色传感器等多种鉴伪、辨值模块组成，相辅鉴别，由红外信号接收器、红外信号发射器进行分拣盘位置的感应确定。以单片机作为主控模块，通过多种类型传感器进行观测，并将获取的信息（如数据、图像、颜色等信息）进行自动分析、综合处理，快速分析调动各个模块实现相应的功能，对整体分钞、检钞流程进行高效安排。

使用说明

本作品在工作时，捻钞轮将置于喂钞台板上一沓钞票逐张捻出，经识别检测模块时鉴伪、辨值，并将信息反馈至主控模块，进而驱动电机带动分拣盘转至相应位置，纸币由上下对接的喂钞轮、压钞轮平顺传送至接钞导板，滑入相应的收集框内完成收集，并显示币值、张数、总钱数等信息于人机界面显示器。用户可将底板整体移出，完成取币工作。
