开发背景

在很多窑炉燃烧的工业场合中，燃料是煤粉，为了达到最佳燃烧效果，需要对煤粉进行计重。由于煤粉很细，采用皮带秤等计量方式容易造成粉尘飞扬及漏粉现象，且精度不高，维护量大，因此粉状物料的精确计量始终是仪表计重中的一个难题。

由粉体稳流供料机、天平计重机及锁风装置构成的粉体供料计重系统可以实现连续、精确、稳定且无泄漏、无飞扬的粉体精确计量，可在化工、钢铁、水泥、玻璃、食品等行业得到广泛应用。

结构说明

粉体稳流供料机是粉体供料计重系统的重要组成部分。

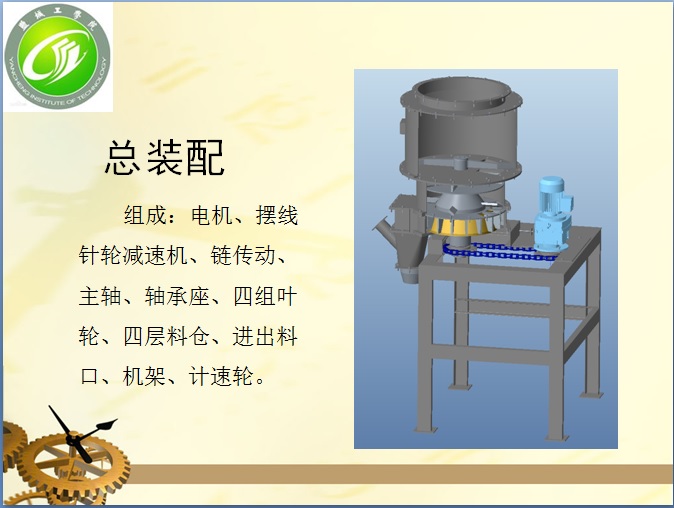

粉体稳流供料机由变频电机、减速机、链传动、主轴、4组叶轮、4级料仓筒体、进料口、出料口、机架、计速轮、电感式转速传感器及PLC控制系统组成。

功能与使用说明：

粉体稳流供料机是利用筒体中4组同步回转的叶轮以及4级料仓的容积差实现粉体的稳流供料。

粉体从进料口进入最上层的一级料仓，经第一组叶轮搅动送入二级料仓，该组叶轮兼具防止粉体结拱及破拱的功能；二级料仓中的粉体经第二组刮板叶轮推送进入三级料仓；三级料仓的容积比二级料仓容积大，其中的第三组塔式斜板叶轮可将粉体疏松化并送入四级料仓；四级料仓的容积与二级料仓的容积相等，其中的第四组刮板叶轮具有耐磨柔性边条，可将粉体完全送入出料口，进入后续的天平计重机。

电感式转速传感器输出表征转速的信号至PLC控制系统，计算出容积数据和转速数据的积演算PV值（流量），通过PID控制稳流供料机与环状天平驱动用的变频器，使PV值和SV值（设定）保持一致。
