大赛作品详情

作品名称：仿臂全向可调玻璃清洁器
学校名称：空军工程大学
参赛队伍：三只马达
参赛学生：张亚军王朝槿滕龙
指导老师：张晓露刘永强

详细说明

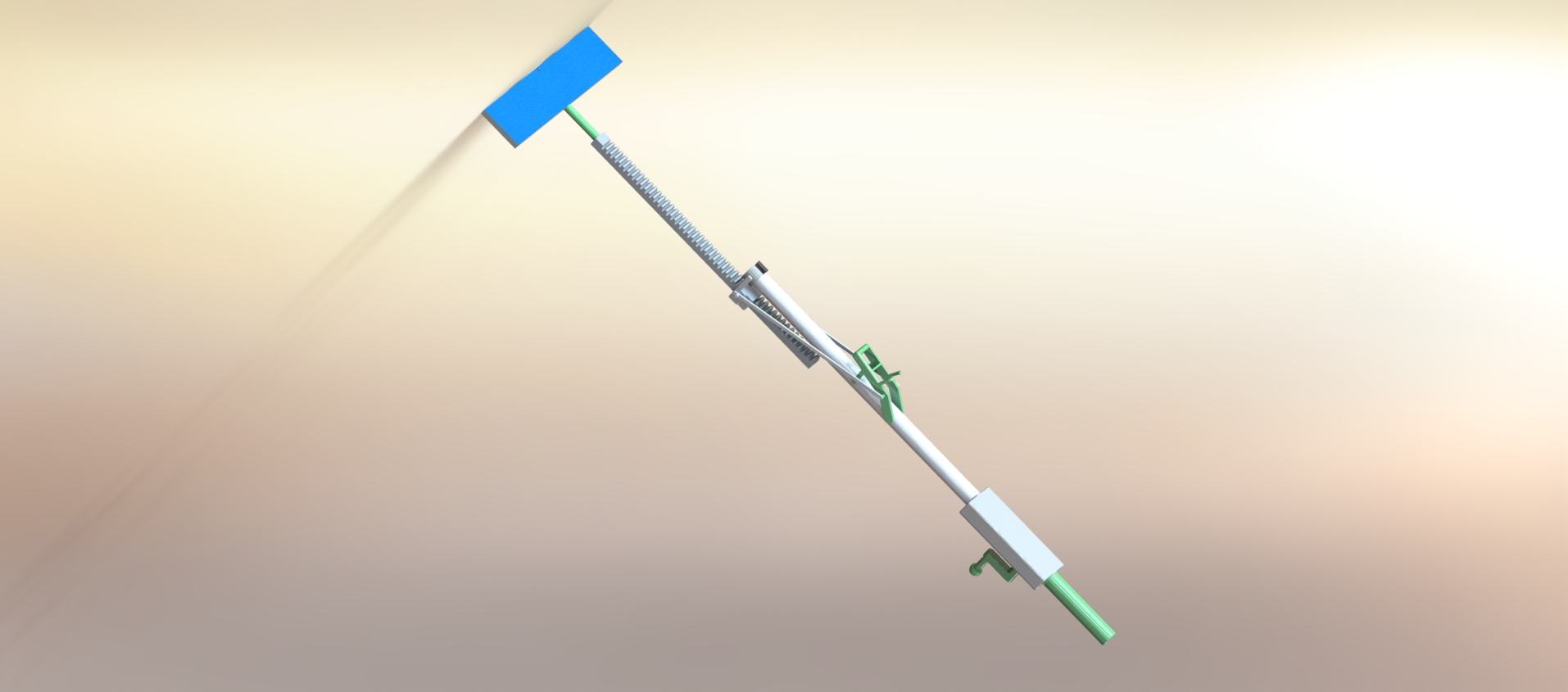

针对家庭窗户玻璃的清洁这一难题，设计制作了一款全向可调式玻璃清洁器，该作品主要由传动系统、偏转机构、供水装置和清洁头四部分组成。传动系统由轮系和同步带传动组成，用于实现安装有清洁头的伸缩杆伸缩，伸缩行程为500mm，偏转机构为一曲柄摇杆机构，可使伸缩杆在0～90°范围内偏转，调整伸缩杆的长度和偏转角度可使清洁头触及玻璃内外面的各个位置，清洁头可360°旋转并安装有擦拭布及连接供水装置的喷头，可对玻璃表面进行喷水、擦拭和刮干作业，以达到良好的清洁效果。

（1）运用移植创造原理，根据人手臂的结构特点，设计了清洁头的调节机构，使其能全向调节，以触及到玻璃面各个位置。

（2）运用组合创造原理，在清洁头上集成了喷水头、擦拭布和刮片，实现对玻璃的冲洗、擦拭和刮干一体化作业。

(3)运用传动装置，方便、省力、高效。
