工作原理

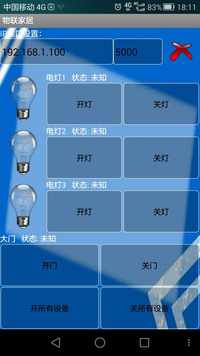

本款产品以STM32F103C8T6芯片为控制核心，继电器作为转换电路，以手机端app发起指令，硬件部分WIFI串口接收到指令，传给主控芯片STM32F103C8T6，主控芯片对指令进行解析，把解析出来的指令和对方协议好的指令进行对比，最后主控芯片就可以根据这个指令控制外围继电器、电机，继电器可以驱动家里的电灯、风扇等，电机可以用来驱动家里的门、窗帘。只要用上合理的机械封装，即可实现简单易操作的app-物联系统。

功能设计

此设计主要实现的功能有：家用电灯控制、插座的控制及其门窗的控制。电灯有两个，插座可以接电风扇，电饭锅等家用电器，门窗主要是通过电机来时驱动的。具体情况如下所述：

电灯控制：家里的电灯一般都是220V电压，为了能够控制220V家电，有两套方案可以选择。第一选用双向晶闸管、第二是选用继电器。本系统选用的是继电器，主要是继电器操作简单、安全、寿命长。使用继电器的常开和常闭触点即可实现设计要求。

插座控制：插座是家里最常见的家用物品之一，传统的家用插座，就是简单的实现电源输送，而此系统设计涉及的插座可以实现手机来断开或闭合插座的电源，实现无线控制。

门窗控制：门窗控制，因为条件有限，设计用的是舵机来模拟的，就是可以精确地控制舵机的转角，采用PWM脉宽控制，达到进准定位点的目的。然后把舵机安装在家里的门和窗，用舵机来控制家里的门窗，减少人力，提高人们的生活质量。
