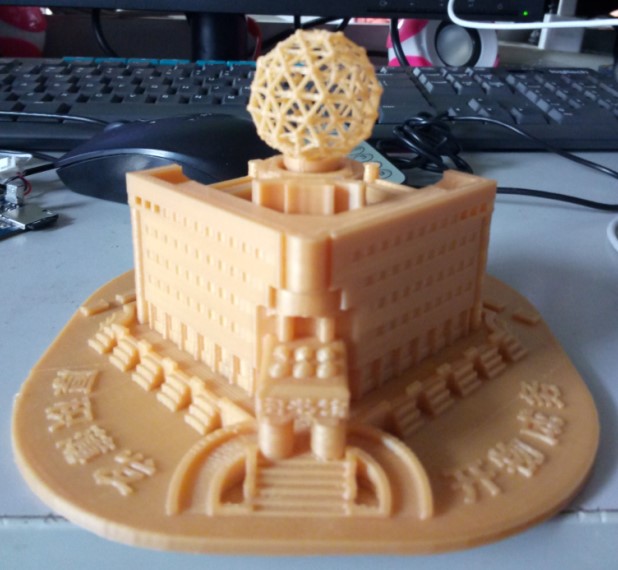

3D打印高校标志建筑音乐盒

作品内容简介

3D打印高校标志建筑音乐盒灵感来自于毕业季旺盛的礼品需求，切合各个高校独特的校园文化，设计高校专属的标志建筑音乐盒。该产品是一个非常具有纪念意义的设计产品。在经过多次调查毕业离校师兄师姐们是否对学校某一建筑物产生很大的怀念，多半会立刻想起图书馆。在经过团队商量后，做出一个图书馆3D打印模型后对其进行内在修饰—加入音乐播放器功能，在外表还可以加祝福语，更加营造出思念母校氛围。

作品设计背景与意义

目前大学生毕业由于工作大多都不在一个地方，之后同学们的联系将会减少很多，由于工作时间见面的机会也将减少，而同学之间的感情真挚，同时采访过很多毕业学长学姐，他们毕业后都非常希望回到学校继续学习。所以团队设计3D打印图书馆模型，并配置音乐播放功能，将学校最美的记忆通过这一形式记录下来。设计意义利用3D打印技术将学校的美表现出来并展示了学生对学校的思念之情。

设计方案

1、作品设计简介

    利用无人机对学校的图书馆进行全方位的拍摄取景，然后利用SolidWorks对其进行三维建模，根据音乐播放相关的电子产品结构对图书馆模型进行修改，使电子产品结构能装配到图书馆内。

该作品主要包括机械结构设计和和音乐播放控制两部分。

2、机械结构

2.1、图书馆初步建模

由于模型内部要装配音乐盒相关部件，对图书馆整个外形取景后，初步建模，用SolidWorks 画出图书馆三维图，

2.2、音乐盒组成结构

1.功放模块（HXJ8002）

如图3所示，PCB板子尺寸约为20(mm)x14(mm)，v1和v2连接喇叭，喇叭的尺寸约为30(mm)x20(mm)

2.主控板

主控板支持TF卡（手机内存卡），尺寸约为50(mm)x35(mm)这样对于一般用户来说就是使用极其方便，支持遥控功能，红外遥控可代替按键，由于电源端不利于与外部连接，所以采用另一个小电源板，其尺寸约为 15(mm)x14(mm)，在主控板两线按钮外接一个转换开关，主要功能用于切换开关，其尺寸约为10(mm)x10(mm) x12(mm)。

使用录音模式；按遥控器REC键，解码板LED指示灯闪烁频率变快，并开始录音，当录音结束再按REC键，LED指示灯闪烁频率变慢，并开始播放一次录音效果，录音播放结束，切换到TF卡模式播放，若无TF卡，切换到U盘播放。

应用前景

1、创新点

1. 将3D打印技术与电控技术结合起来，利用3D打印的模型件控制音乐部件播放切换功能，针对毕业季设计高校专属纪念品；

2. 产品具有留言录音功能，可录制语音祝福，永久留作纪念；

3. 将学校标志建筑物通过3D打印制作出来并通过录音、语音播放功能使得该作品极具纪念意义。

4. 可以在模型上添加个性化定制祝福语，打印在模型的底盘上，制成专属礼品。

2、市场前景

1. 可以为高校毕业生提供本校标志建筑模型，此类产品目前除了国内著名高校（清华、北大等），其他类学校基本没有，在细分市场有很强的竞争力；

2. 产品具备的录音和音乐播放功能，可以用于音乐播放，也可以用作语音留言纪念，作为独特的礼物赠送好友，永久保存；

3. 3D打印的优势是个性化定制，3D打印高校音乐盒可以在模型上添加个性化定制祝福语，打印在模型的底盘上，制成专属礼品。
