Switch PCB智能压装器

产品简介

（含开发背景、结构说明、功能与使用说明等，

从涉及面来讲：能够最大限度地降低人力、物力和财力的消耗，并能最大限度的提高生产效率，为企业创造更高的商业利益

多次实地工厂车间观察，发现压装工件程序经常被人所忽略，常采用人工手动蛮力压装，压力范围不可控制，做不到精细压装，零件损坏率过高，对于工人安全考虑忽略，因此做出智能压装器

智能压装器结构说明

1． 结构概述

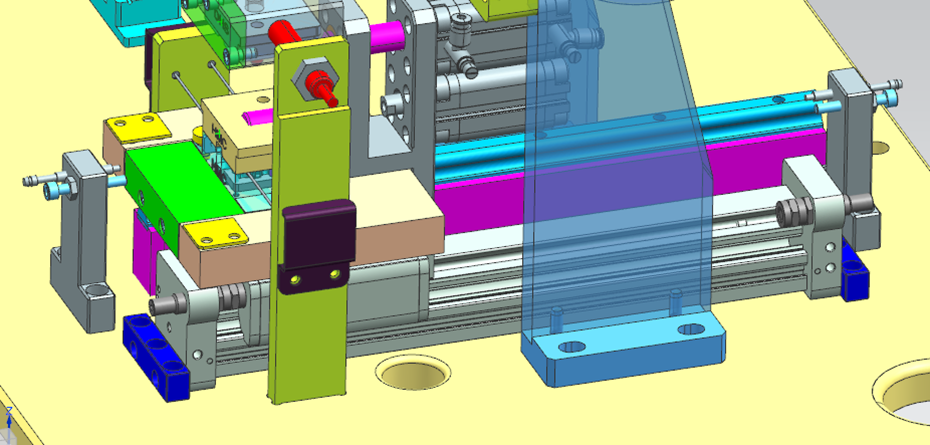

   我们组所设计的智能压装机主要由以下几个部分机构，包括电机，无杆气缸，动力传输，照相识别传感，PLC控制，箱体这六个部分组成。通过讨论，我们最终从多种备选概念中遴选出最终的设计方案。在确定最终设计概念之后，我们又查询相关资料，找到指导老师进行指导，对机器的强度，动力性，出错率，安全性等做出了一一的校核，以确保设计的可行和安全。

2． 机构的功能介绍

采用PLC控制，在屏幕上任意设定动作，压力，时间，精准，

压力传感器，显示实际压力，可以设置压力范围检测压装的产品是否合格

照相识别系统，在工件出现压装及焊接问题后，下气缸伸出将失败工件推走送入废料箱。

电脑主机，保存一年的压力数据和照片已经预设机件的数据

气缸控制，采用五位三通中封阀，不在需要另外的的定位气缸

三色灯，在全自动的情况下出现意外情况可以出现警报

设计说明

（含设计原理、设计方案等，

在机械制造中，为完成需要的加工工序、装配工序及检验工序等，使用着大量的夹具。利用夹具，可以提高劳动生产率，提高加工精度，减少废品；可以扩大机床的工艺范围，改善操作的劳动条件。因此，夹具是机械制造中的一项重要的工艺装备。机床夹具是在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有一个正确的位置，并在加工过程中保持这个位置不变

定位装置 作用是使工件在夹具中占据正确的位置

夹紧装置 作用是将工件压紧夹牢，保证工件在加工过程中受到外力作用时不离开已经占据的正确位置

夹具体 将夹具上的所有组成部分，联接成为一个整体的基础件

在机械加工中，要求加工出来的表面，对加工件的其它表面保持规定的位置尺寸。因为加工表面是由切削刀具和机床的综合运动所造成，所以在加工时，必须使加工件上的规定表面（线、点）对刀具和机床保持正确的位置才能加工出合格的产品

以平面定位

顶出说明

1.如果判定产品合格，气缸带动产品回到压接位置

顶出气缸工作将产品从模腔顶出

2.如果判定产品不合格，报警启动直到有废件放入废料筒

3.报废箱加传感器，五件后设备报警，达到JIDOKA停线标准，非操作员可解锁

1. 采用可编程

2. 电子开关安全门锁

3. 工作之前有程序控制进行强制的好坏样件的测试

4. 为了操作方便，增加触摸屏

5. 如果判定产品合格，气缸带动产品到收纳盒

产品特色

（含产品的先进性实用性、创新性等，

本产品只要用于零件的装配，首先，我们都知道人工组装的效率低，平衡率差，从而达到的合格率不高，更难反映出自动化PBC的优越性从形式方面来讲：采用智能技术实行处理，可以根据指令式模拟人工智能来完成简单自行的操作和处理从涉及面来讲：能够最大限度地降低人力、物力和财力的消耗，并能最大限度的提高生产效率，为企业创造更高的商业利益

。
