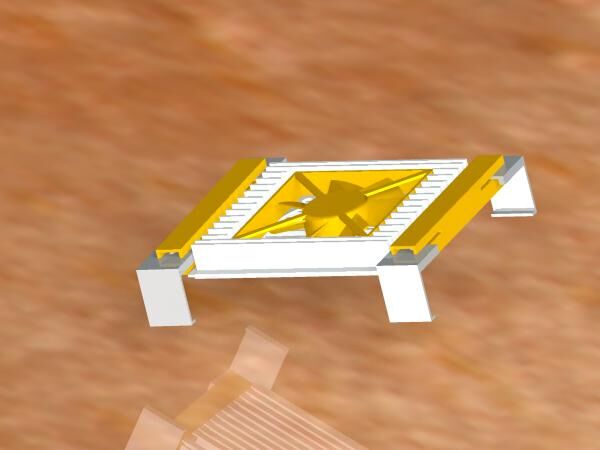

该型散热器由基板、散热片组、风扇装置和手机夹持装置四大部分组成。其中，基板具有固定其余所有组件和在散热片组间传递平衡热量的作用；散热片组主要是采用鳞片构造，将手机背部的热量吸收，利用其较大的表面积与风扇产生的气流使热量快速散失；风扇装置风向垂直于手机背面，用于产生气流；手机夹持装置采用导轨-槽与弹簧组合的结构，使散热器可以稳固固定在手机背部。散热器总体尺寸为76mm*66mm*15mm，能够适用屏幕大小在4.7~6.0英寸范围内的手机。

将散热器两侧的手机夹持装置两滑块向外拉开，将手机放入，手机背板紧贴散热器后滑块自行锁紧。由于风扇两侧的散热片与基板采用固定连接的方式但中间的散热片可以上下活动，使两端与手机边缘紧密贴合时，若手机背面具有一定弧度时，中间的散热片会被手机背板向上顶，此时所有散热片均能与手机背板实现良好的接触。该设计是该型散热器最大创新点与亮点，即使在配合背部有较大弧度的手机使用时，散热器也能和手机背板实现良好的接触。

扣紧后，将miniUSB接口连接上手机充电口时，手机风扇开始工作。空气由风扇轴线方向向下，首先吹向散热片与手机背板接触的地方，降低手机背板温度；然后由于散热片对空气的导流作用，空气形成风道向手机背板上部与下部吹，带走散热片上的热量；最后，风吹向手机背板上部与下部（也就是横屏状态下双手握持手机的地方），带走双手与机身握持处的热量。

拆卸时，利用双手同时向外拉左右两个滑块，即可将散热器从手机上拆卸下来。这也是该型散热器设计上相比于市面上其他散热器的优点，固定较为稳固且满足需求，同时拆装较为方便。
