作品名称：基于组态技术与西门子PLC技术的自来水厂的控制系统的设计
学校名称：百色学院
参赛队伍：生命之源
参赛学生：李志松覃大高蒙郁勤
指导老师：许发翔颜锦

详细说明

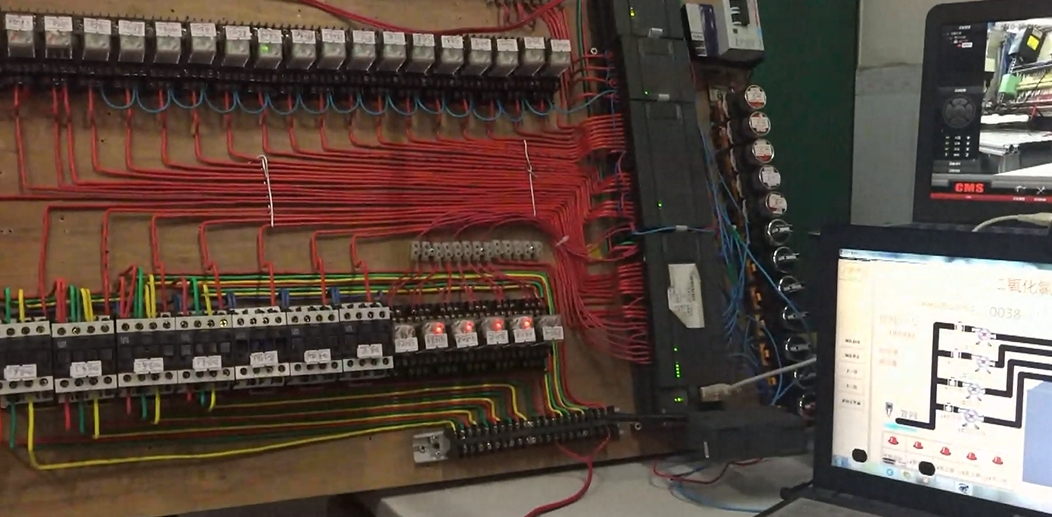

基于组态技术与西门子PLC技术的自来水厂控制系统的设计是以西门子S7-200PLC为核心处理器，以组态王软件开发上位机操控界面，以工业以太网实现上位机与PLC的通信，S7-200PLC与西门子变频器M420以USS协议通信控制鼓风机转速，PID反馈调节变频器M420进行恒压供水。本系统包含有西门子S7-200 CPU 226CN 模块、I/O扩展模块、模拟量采集模块、以太网通信模块、WIFI模块、摄像头模块、现场控制按钮模块、中间继电器模块、交流接触器模块、变频器、三相电动机、上位机、温度变送器、液位变送器、压力变送器、电磁调节阀、电磁流量计、机械流量计等组成。上位机操控界面实现近端或Web发布远程实时监控自来水厂控制系统的运行状态，同时有效实现对整个系统的自动控制。WIFI摄像头实时监控设备现场，并在PC端和移动APP端显示。以变送器检测各种温度、压力、液位信号、组态王软件开发上位机的操控界面、以太网通信方式实现有线物联、WiFi通信方式实现无线物联，从而实现近端与远程智能控制的功能。
