一、设计背景：
1.本产品考虑果实成熟套袋人工繁琐，需要大量人力与时间。本产品将使用机械来代替人工，大大减少人力与时间的开销，既能保证产品质量优越又可以节省人力开支。
2.果实套袋会提高果品外观质量。套袋可把果实与外界条件隔绝，使果实不受不良自然环境条件的刺激，防止日晒、风吹、雨打、药害、病虫害及枝叶磨伤果面，使果实表皮细嫩、光洁、无污染，着色快而集中，色泽鲜艳，充分提高果实的外观质量。利于生产无公害果实套袋后减少了农药使用量，而且不受大气粉尘、农药残毒和工业废气等的污染，是生产绿色无公害果品的主要措施之一。
3.苹果套袋增加经济效益。套袋后虽然增加了投资，但套袋后果实的销售价格也提高了1-2倍，经济效益显著增加。
二、功能原理方案设计
1.套袋种类
（1）纸袋
目前，一般适用于红色品种的遮光的袋子主要有两种类型：双层袋和单层袋。
双层纸袋：不同苹果品种对纸袋要求不一，较难着色的富士系品种、元帅、北斗等，宜采用优质双层袋，其外袋的外表灰色、防水，内表黑色；其内袋为蜡质半透明红色
单层纸袋：较易着色的乔纳金、津轻、嘎拉、千秋、新红星等，可采用外表灰色、防水，内表黑色的单层袋；也可用深褐色全木浆防水单层袋。绿色品种果实一般多使用单层袋。
（2）塑膜袋
苹果套塑膜袋时间可以比套纸袋提前，袋价便宜，节省用工，但在果实着色方面，达不到目前出口要求的套双层袋的标准，特别是管理水平较差的新果区。另外，部分海拔较低且温差较小的果区，适宜将套纸袋与套塑膜袋相结合。
2.套袋时间和方法
果实发育迅速，果形、果柄形状易见，果柄木质化程度较高，承重防风能力较强时进行套袋比较适宜。早熟与中熟品种宜落花后约30天，晚熟品种宜落花后40天左右套袋。
套袋方法：套袋前，先向袋内充气，使纸袋呈膨胀状态，以防纸袋贴近果面发生日灼，然后将幼果套入袋内，让果实处于纸袋的中央部位，将纸袋上口扎紧，使果台副梢和叶片暴露在纸袋外；使用双层袋时，不要把铁丝捆在果柄上，以免风雨摇摆伤果柄，造成落果。另外，同一个果园，套纸袋工作lOd左右结束，以保证全园幼果褪绿一致。若是高温或干旱天气，一定要浇水后再套袋。有条件的果园，也可在套袋后高温的中午进行全园喷水降温，防止日灼。
三、材料选择
本产品使用PP硬质塑料和铝制金属组成，做到低成本高寿命。
1.物理性能
聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/cm3，是目前所有塑料中最轻的品种之一。它对水特别稳定，在水中的吸水率仅为0. 01%，分子量约8万一15万。成型性好，但因收缩率大(为1%~2.5%）.厚壁制品易凹陷，对一些尺寸精度较高零件，很难于达到要求，制品表面光泽好。
2.力学性能
聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。聚丙烯力学性能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa或稍高的水平。等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后温度和加载速率对聚丙烯的韧性影响很大。当温度高于玻璃化温度时，冲击破坏呈韧性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。提高加载速率，可使韧性断裂向脆性断裂转变的温度上升。聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折106次而不损坏。
但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
热性能 聚丙烯具有良好的耐热性，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。对于聚丙烯玻璃化温度的报道值有一18qC, 0qC, 5℃等，这也是由于人们采用不同试样，其中所含晶相与无定形相的比例不同，使分子链中无定形部分链长不同所致。聚丙烯的熔融温度比聚乙烯约提高40一50%，约为164一170℃, 100%等规度聚丙烯熔点为176℃。
3.化学稳定性
聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。

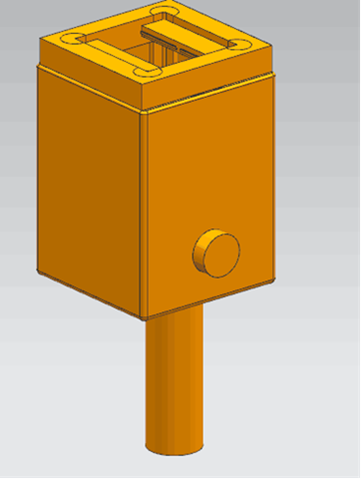

四、套袋机机构和结构设计
本产品利用模块化结构设计的方法，首先将实现某种特定功能作为一个特定模块，然后再将分解后的模块，经行组合加工完成自动套袋。
选用耐高温不易变形的PP塑料为原料，上封口处使用铝制金属片，以加高温度为基础对封口处进行加温，并对塑料袋经行封合。
送袋机构设计。果树苹果套袋机构的主要目的是为了完成果树上苹果的套袋，首先确定苹果纸袋的尺寸，根据我国一般情况下苹果的尺寸，我们设计苹果果袋的尺寸，根据我国一般情况下的苹果的尺寸，我们涉及的苹果果袋尺寸为180mm×180mm。
送袋机构的原理是：再送袋机构四个角的方向可。
以向上传送，袋子互相叠在一起，袋子各边存在小三角实现向上传送顶袋出，向下落体时划过斜面保证不把袋子向下推送。撑袋机构，已各边有可活动的扇形传送装置。在带动袋子的同时向两边靠拢，形成一字形口。封袋机构：封袋结构主要是以快速加温导热体迅速把塑料袋凝固在一起。
