设计背景：

随着人们生活品质的提高，不同阶层的人对生活产品的品味也大幅度提升。雨季，在许多公共场合，都会有这样的两个问题：门口有大量雨伞堆积，占用过多空间，店面地板浸湿情况特别严重；在超市或图书馆等中大型公共场合，人们不愿携带太多东西。一种既能解决雨伞大量随意堆放问题又能保持公共卫生的产品应运而生。

设计方案：

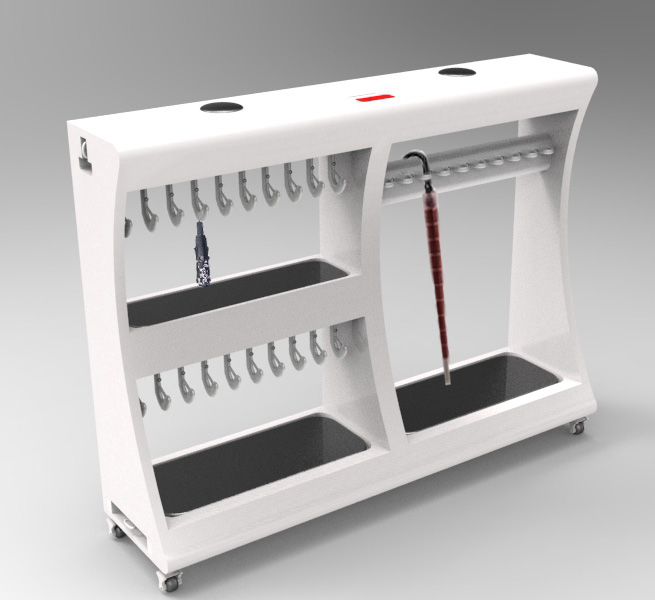

该产品外观近似长方体，前后通透。架体分左右两部分:左边为短柄折叠伞放置区，分为上下两层，上下两层均排有一列挂钩，挂钩上布置有电子锁保，证雨伞安全，挂钩旁是控制锁开关的按钮；右边为长柄伞放置区，横向固定一杠体，杠体上布置有类似于自行车车锁的伸缩圈，伸缩圈旁同样布置控制锁开关的按钮。左右放置区每层下方均设有凹槽，凹槽内放置海绵垫。架体顶部为电子控制区，排列有两个“存”字按钮，中间为二维码出票口，其下方是取伞时红外线扫码口。架体两侧有拉环，均可拉伸出排有两侧挂伞钩的装置。架体底部设有四个可360度旋转的滑动轮。

功能实现：

这种公共储伞架可实现大容量存储伞的功能，并且运用到超市电子储物柜电子技术，能有效防止个人伞体丢失。使用时可直接按下“存”字按钮，待出票口出票后自动弹开伞锁，放置伞后按下旁边按钮，完成上锁。取伞时用二维码纸票对准红外线扫码处即完成解锁步骤。

产品原理：

1）通过挂钩及横杠来放置伞体，适用不同规格伞的存储；2）通过电子扫码技术实现伞体上锁、解锁功能；3）通过海绵垫完成积水的吸收并易挥发蒸干；4）两侧的移动挂钩通过滑轮实现拉伸，在顶端处设有挡板阻挡滑轮滑出造成装置滑落。

产品特点：
