随着智能手机的兴起，手机不单单满足人们日常的通讯需要，更是集合了娱乐、阅读、摄影摄像于一身，成为了多功能的便携电子设备。特别是，原来需要依赖照相机、摄像机等专用设备完成的摄影摄像，借助电子摄像头日益小型化、精密化而被集成于手机上，满足了人们记录美好画面的需要，受到了年轻人的追捧。用自拍杆拍照已经成为一种时尚，目前的的自拍杆在使用过程中，伸缩杆需要手动打开、伸长，消耗时间长，降低了自拍杆的实用性，必须设计一种自拍杆缩短自拍前的准备时间，使拍摄者能够第一时间抓拍到想要的风景或者情境，而不会耽误行程中的时间。

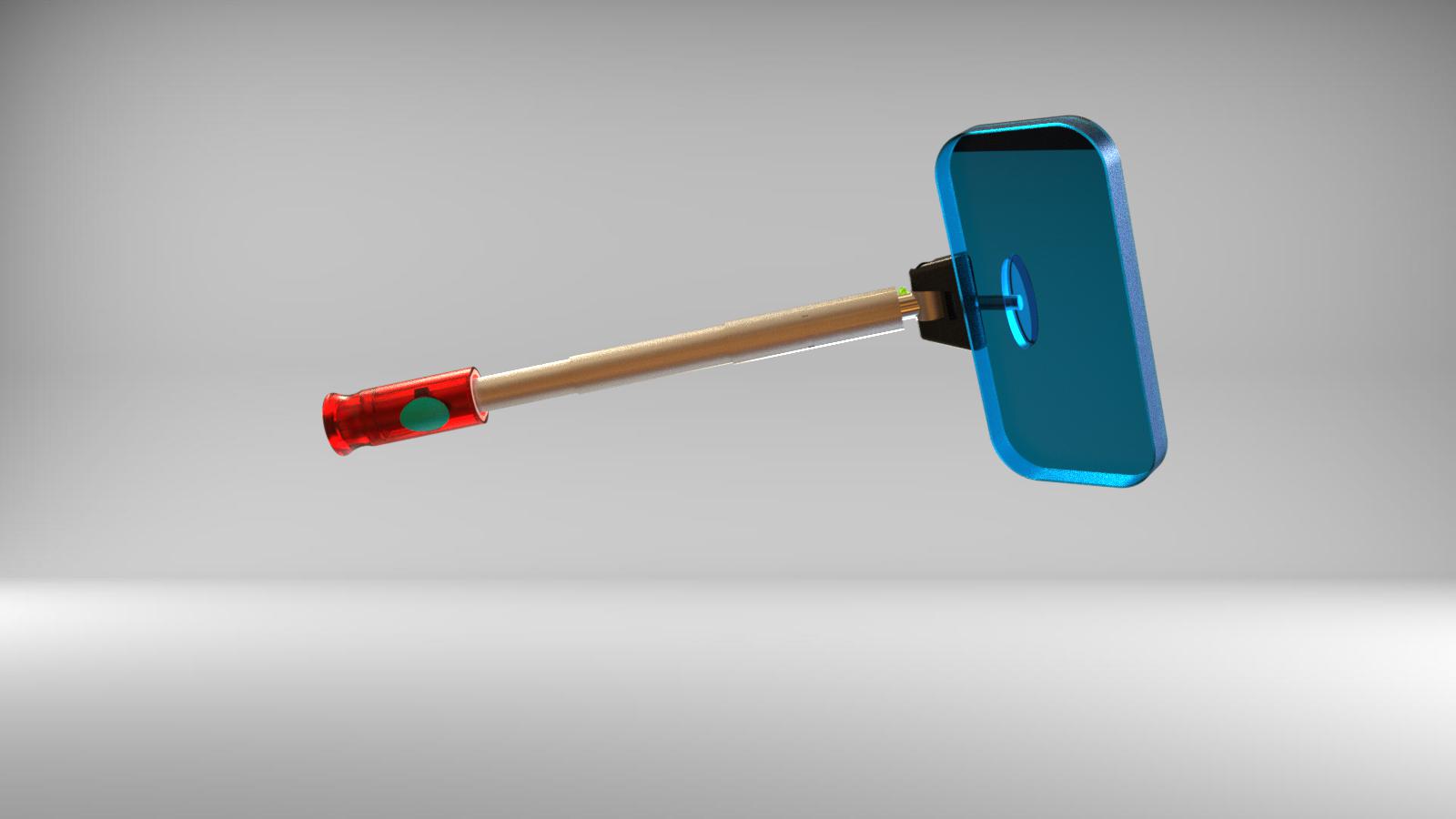

本作品涉及一种既可快速展开又能实现手机套与自拍杆分离功能的一种多功能AK自拍杆，主要由自拍杆收缩杆、转动头和手机组件、锁定机构和转向机构四部分构成。

设计原理：通过杆体压缩弹簧储存的机械能。使用时，按下自拍按键，弹簧储存的机械能使得伸缩杆快速的从自拍杆体中分离，已达到自拍杆的快速展开。平时不使用时，通过锁定机构使得自拍杆能保持收纳状态。通过转动头上具有与连接孔相匹配的插销实现手机套与自拍杆的分离。使得自拍杆体积缩小，方便携带。同时通过手机套外侧凸块的设计使得手机能侧向放置，便于观看视频。

该装置具有以下几个创新点；

1.自拍杆的快速展开

2.手机套与转动头的分离

3.手机套凸块的设计使手机方便观看视频

    本装置合理有效的解决普通自拍杆需要手动打开、伸长，耗时长等问题的，大大缩短自拍前的准备时间，拍摄者能够第一时间抓拍到想要的风景或者情境作为自拍的背景，也不会耽误行程中的时间。同时本作品在日常使用中，手机套装在手机外壳上，能够起到减震、防尘的作用，同时手机凸块的设计，能使手机侧放使手机立起，方便查看照片或者播放视频。需要自拍时，按下按键伸缩杆自动伸出，在将手机套装到自拍杆的转动头上，能够在最快时间内完成自拍的准备，改善手机自拍的体验。
