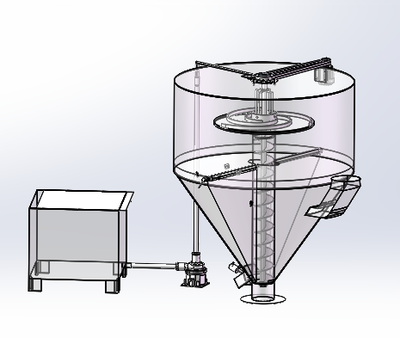

逆流式糙米加湿调质机是一种家用或小工厂的小型装备。它主要包括机身、输送装置、传动装置、转换装置和清粮装置等部件组成，如图2-1所示。

输送装置是由进料口，输送螺旋，加湿圆盘，清粮拨爪等组成。工作时，电动机的动力通过带传动，传递动力给螺旋输送螺旋，这时糙米从进料口进入输送螺旋，在顶部输出，落在加湿圆盘上，均匀洒落。

清粮装置是由清粮拨爪，清粮连杆，清粮固定盘等组成。工作时，电动机的动力通过带传动，传递动力给螺旋输送螺旋轴，清粮固定盘与轴连接，并随之转动，通过清粮连杆将清粮拨爪与固定盘连接，进行清粮工作。

转换装置是由转换圆盘，旋转手柄，固定弹簧销等组成。糙米将清粮装置从加湿圆盘落到转换圆盘上，通过控制旋转手柄的转向来控制糙米进入进料仓还是出料仓。

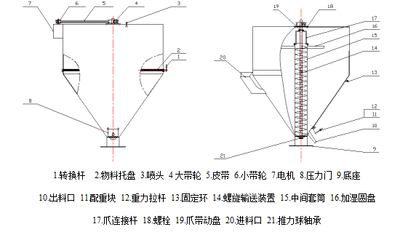

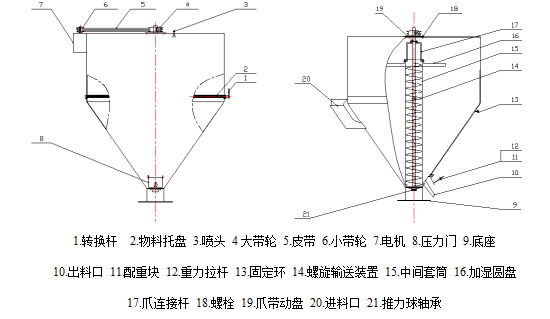

逆流式糙米加湿机整体结构如图2-2所示：

图2-2 逆流式糙米加湿机的整体结构图

逆流式糙米加湿机的工作原理

  本装置通过电机带动垂直输送螺旋，将糙米从下至上输送到加湿圆盘，同时通过与轴联接的清粮拨爪将糙米从加湿圆盘上呈幕帘状均匀拨落，加湿后的糙米落到物料转换托盘上，在物料转换托盘上完成水分由外向内渗透，达不到水分要求，通过物料转换机构进行循环加湿；达到水分要求，通过出料口出料。

逆流式糙米加湿机的关键机构的设计

  清粮机构的设计

糙米由垂直输送螺旋输送上来后会堆积在加湿圆盘上，使糙米不能够均匀铺开，加湿不均匀，为避免这一问题，特设计本装置（如图3-1）。

1-爪带动件 2-爪连接杆 3-清粮拨爪

图3-1 清粮机构

1和绞龙轴固定连接，随着绞龙轴的转动，1随之转动，通过2带动3转动。

3采用渐开线型三条筋条的清粮拨爪，确保糙米在加湿圆盘上均匀铺开，并随着绞龙轴转动，将糙米拨下，使糙米均匀洒落。

 物料转换机构的设计

糙米从加湿圆盘均匀洒落下来的过程中，难免有些糙米加湿不充分，为了解决这一问题，特设计物料转化机构。

1-加湿圆盘 2-物料托盘 3-物料隔板 4-螺旋杆

图3-2 物料转换机构

糙米从1上由清粮拨爪拨落洒落在2上，在2上的糙米经过短暂的停留，使水分充分渗透。如果在2上的水分达到规定的水分要求，通过4转动，使糙米倾倒至出料仓，输出糙米；如果在2上的水分达不到规定的水分要求，通过4转动，使糙米倾倒至进料仓，进行循环加湿。
