作品名称：一种尿布清洗机
学校名称：西京学院
参赛队伍：同路人
参赛学生：张琪朱昌武赵威
指导老师：马文明尚苗

详细说明

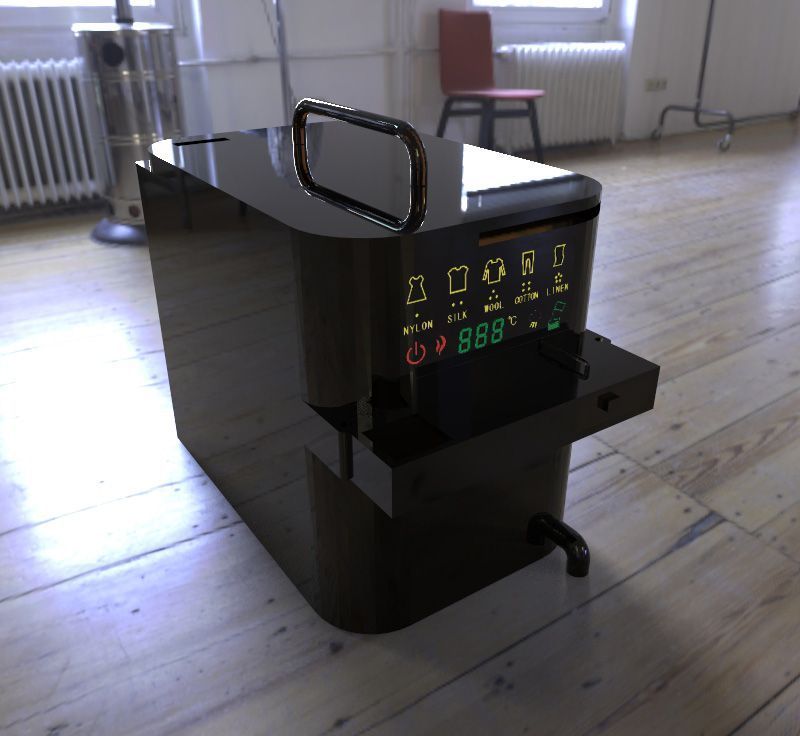

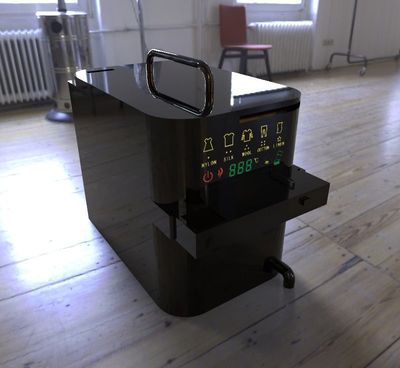

一种婴儿尿布清洗机，已取得国家知识产权局的授权专利，专利号为ZL2018203406909。本实作品核心机械传动机构为连杆机构，本产品可清洗单块带有小孩大便的尿布，不仅可以获得较好的洗涤效果，还可以对洗好后的尿布进行杀菌消毒；结构简单，节约水、电等资源，绿色环保。为了达到上述目的，本作品由水槽、刷洗台、上盖、放水阀、尿布支撑架、尿布支撑架卡环、清洗剂箱、毛刷板、轴承、连接杆、连杆、偏心齿轮、小齿轮、电机、手把、消毒灯和电池盒组成。

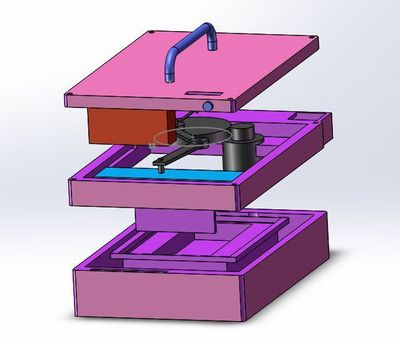

本作品包括底部的水槽，水槽上部连接有刷洗台，刷洗台与上盖固定；水槽外部安装有放水阀，内部安装有尿布支撑架，通过尿布支撑架和尿布支撑架卡环配合卡紧尿布；刷洗台侧部安装有清洗剂箱，清洗剂通过管道供给到刷洗台上安装的毛刷板，毛刷板的前后两端放置在刷洗台的内部第一卡槽中，毛刷板的上表面通过轴承与连接杆的左端固定，连接杆的右端通过轴承与连杆的左端连接，连杆的右端通过轴承与偏心齿轮连接，与偏心齿轮外啮合的小齿轮固定在电机的输出轴上；上盖的上表面固定有手把，下表面安装有消毒灯和电池盒。
