1、开发背景

圆锥保持架多是薄壁，高精度要求，结构较复杂的零件，因而圆锥保持架模具的结构也相当复杂。设计出一次完成圆锥保持架所有窗孔冲裁模具和一次完成所有窗孔压坡工作的模具，提高窗孔质量和精度，减少等分误差，从而解决圆锥滚子轴承在运转中的异响问题。

2、功能与使用说明

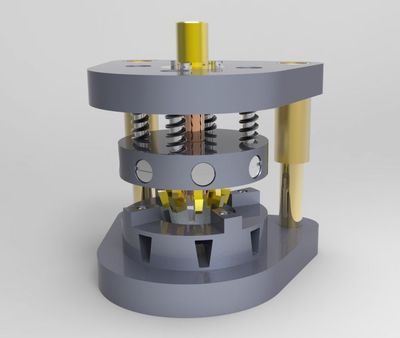

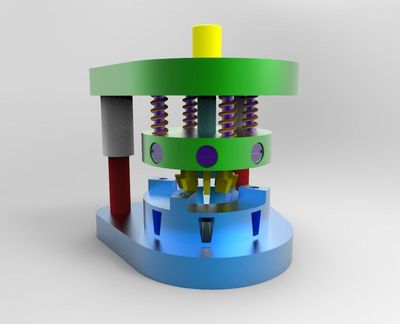

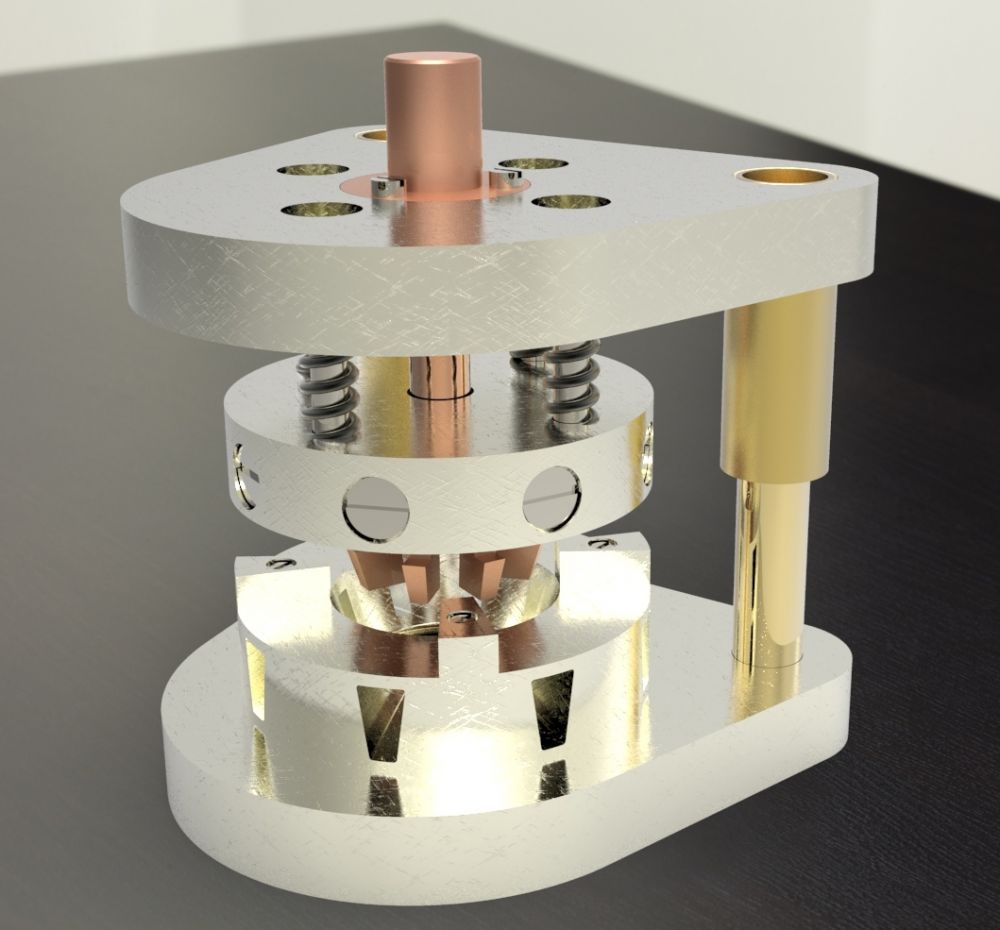

将保持架拉深件置于凹模中，上模座下压，带动凸模下行至保持架拉深件底部，凸模向下运动结束；上模座继续向下运动，驱动锥杆下行，锥杆下锥面与凸模的锥面接触，迫使凸模由里向外周向运动实现冲孔。冲裁结束后，上模座带动锥杆上行，同时在弹簧力作用下凸模向中心靠拢，退出工件；整个上模上行，使凸模上行从而退出凹模内，最后利用驱动推杆顶出制件。

3、产品的先进性、实用性、创新性

（1）根据保持架侧向窗孔工作性能要求，设计出能同时由内向外冲裁圆锥保持架多个窗孔的一次冲模，提高成形效率。

（2）一次工序完成全部侧向窗孔模具，无需精密分度装置，高效低耗，保证了窗孔的周向位置精度。

（3）减少孔梁弯曲，等分差等缺陷，达到冲孔的精度要求。

（4）设计选用合适的弹簧，保证凸模安全复位及制件顺利脱模；

（5）对凸模内侧锥面的角度β和斜刃角γ进行设计计算，保证凸模的横向位移量（冲裁量）。

（6）为了凹模易于加工及提高加工精度，将其设计成由两部分镶拼而成的结构型面角度与保持架锥面角度相同，落料槽为锥形槽，便于出料。

（7）对冲压保持架进行了有限元分析，得出变形量和位移都在合理范围内，能够满足要求。
