多功能保温电冰箱

一、 设计背景及方向

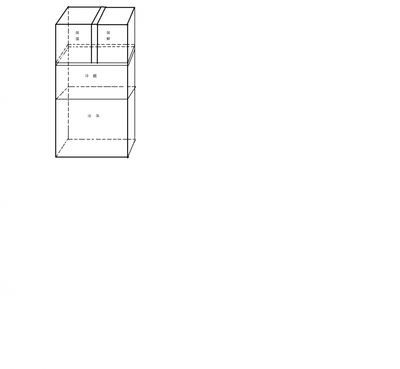

在生活中，冰箱是现代家庭不可缺少的一种家具。它能利用制冷来保存食物，但是在保持低温的情况下冷凝器会释放出大量的热能，受此启发，我们想到将这部分热量收集起来，在冰箱上在设置一个保温箱结构，使冰箱既能保持原有的制冷又增加了一项保温功能呢。现快节奏的生活下，很多人吃饭不规律，不健康，难以抽出时间自己做饭。这种带有保温功能的新型电冰箱应用到生活中，可以将提前做好或吃剩下的饭放在冰箱的保温空间里，等到下次吃饭的时侯，可以直接取出来，这样解决了没时间做饭的问题，既健康又环保！对于有孩子、老人的家庭又因工作问题无法抽出时间做饭的现象将会有很好的改善。

二、 设计说明

本创意主要灵感来源于冰箱冷凝器在降温时会释放大量的热能，在冷凝器周围安装上蓄热材料，在不影响冰箱原有的制冷的情况下，将这些热能收集起来，传导到一个密闭恒温的空间内，从而达到对食物的保温效果。本设计存在以下创新：

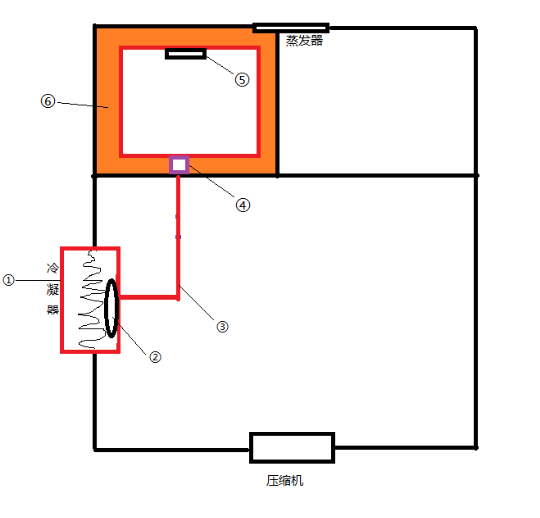

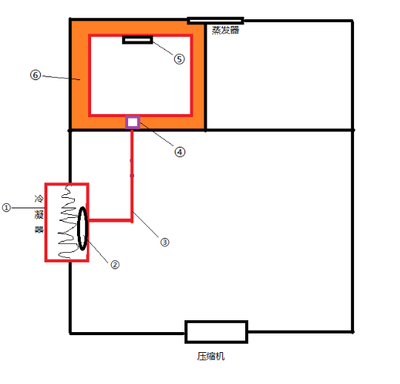

冰箱内的压缩机通过抽取蒸发器中的制冷剂蒸汽，并将蒸汽压缩成高温高压的蒸汽传输到冷凝管中并释放出热量、冷凝管释放的热量使用现阶段的拥有的蓄热材料（序号①），通过包裹冷凝器的一侧使热量能够得到充分聚集，但为了不使冷凝管附近的某个地方的温度过高，在冷凝器的另一侧放置一个吸气的小风扇（序号②），将热量传递出更广的范围，又使得冷凝管得到了迅速降温，使原来的工作循环得到保持，并在包裹冷凝管的一侧连接的变温毛细管（序号③）内安置一个热导管将蓄热材料收集的热量传递到一个由聚氨酯泡沫（序号⑥）包裹构成的密闭空间里，并在该空间内安装一个加湿器（序号⑤），通过加湿器散发的少量蒸汽达到对食物的保湿作用，再加入一个智能温度控制显示板（序号⑥），使该空间的温度既能清楚的知道又能得到有效控制，那么该空间内便利用了冷凝管释放的热量，使得冰箱在保持原有的制冷功能外，又增添了保温的功能。
