大赛作品详情

作品名称:四位一体化”智能循环立体车库
学校名称:江西新能源科技职业学院
参赛队伍:黎明之光
参赛学生:宋云林 葛乘龙 漆亮娃
指导老师:刘玉均 刘珌卿

详细说明

本款车库是经过众多的小区现场,现有立体车库调查研究,以及网上搜查关于车库资料,和相关专家的请教,总结众多立体车库的优缺点,结合团队成员的创新思路而设计的一款优秀的作品。

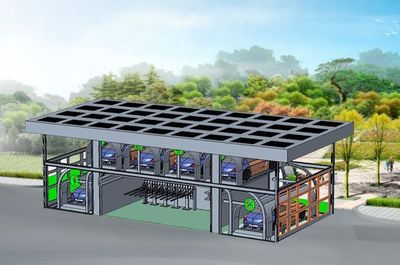

结构设计:“四位一体化”式存车,相比于其他立体车库,一种此款式的车库,可以同时模块化、合理的容纳小区的各种中小型小轿车,摩托车,电动车,自行车等。小轿车车位,地面兼地上,四周排布停放,左右边两个门来存取小轿车,其他车辆可直接存取入库,位于地面上,轿车车位中间部位,自行车存取车位采用可左右滑动悬空滑槽式结构,电动车,摩托车的车位从地面直接存骑取。

工作原理:

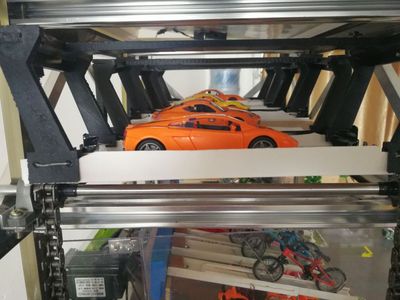

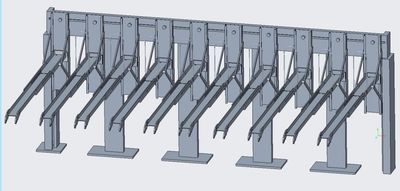

1)小轿车车位是采用PLC控制系统智能控制,以及较简单的链传动带动小车运行,并且通过轨道约束、支撑来防止小车运行晃动,减轻链轮的传动的阻力,其他车辆可直接存取入库。2)自行车存取车位是采用可左右滑动悬空滑槽式结构。3)电动车,摩托车的车位从地面上直接存骑取。

优点介绍:运行方式、结构简单,存取简单,顶部有太阳能电池板发电,可解决设备照明用电,节能环保。外观立方体结构,美观大方。

创新设计:

1)、“四位一体化”式存车,可以同时模块化、合理的容纳小区的各种中小型小轿车,摩托车,电动车,自行车等。小轿车车位,整体循环转动存放,部分停放于地下,节约场地与车位,大大解决小区停车难得问题。2)采用较简单的链传动带动小车运行,通过轨道约束、支撑防止小车运行晃动,减轻链轮的传动的阻力,提高轿车车位的可靠性、稳定性。3)左右边两个门存取小轿车,其他车辆可直接存取入库,自行车存取车位采用可左右滑动悬空滑槽式结构,增加了下面电动车,摩托车的车位,也方便骑取。4)、PLC控制系统,智能化出车,寻找车位,顶端有太阳能电池板绿色发电,节能环保。

本款作品,工字钢兼角钢等材料类型安装与搭建,成本廉价。可容纳多种中小型轿车,与其他车辆,适合多数小、中等小区使用,太阳能电池板封顶,设计风格精简,美观,结构简单,工作运行简单,通过居民走访调查,深受广大居民喜爱,期待未来安装使用,经过学校推荐,设计成员与企业共同研究,企业合作生产,将生产试验。
