大赛作品详情

作品名称:新型小型机床
学校名称:北京工业大学
参赛队伍:匠心精磨队
参赛学生:石成瑶 鲁哲希 罗明睿
指导老师:李杨 苏丽颖

详细说明

 随着科技的进步和人们创新意识的不断增强,小型车床作为回转体表面等加工的常用工具,广泛应用于各零件加工工厂、高校金工实习,也受到机械电子产品爱好者的青睐,这对小型车床的工作性能提出了更高要求。目前市场上常见的小型车床存在加工尺寸范围小、振动噪声大等普遍问题。本新型小型车床的设计目的就是要解决这些问题,开发一款体积小,重量轻,操作简便,加工能力、加工精度及适用范围都有较好改善的新型小型机床,以满足用户的使用需求。



新型小型机床具备以下基本特点:

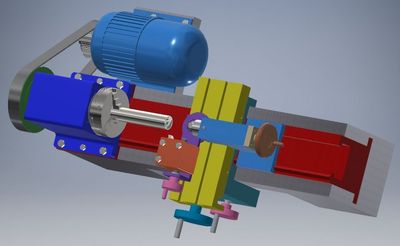

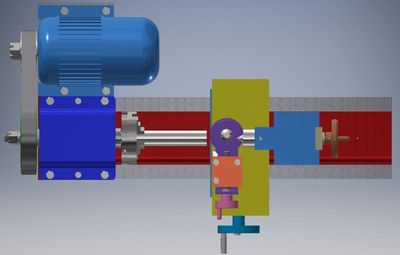

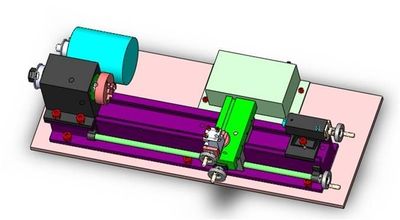

1.整体布局:对车床整体布局进行创新,增大可加工工件尺寸范围,万能性较大,装卡工件、操作方便,接近刀架容易,结构工艺性好。

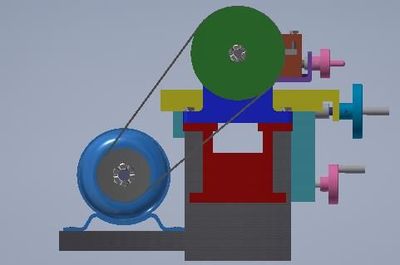

2.车床运动功能设计:主轴的转动由电机通过皮带来驱动,采用的直流电机变速,该驱动方式具有效率较高,低速性能好,单位体积功率较大,容易控制等优点;横向进给和纵向进给都采用手动螺纹丝杠传动。采用直接开停主电动机的方式开停装置。

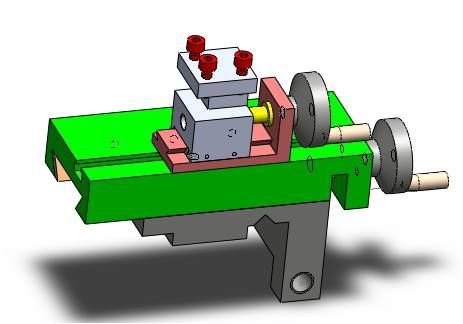

3.床身及导轨设计:纵向进给机构和微量进给机构参采用燕尾形导轨,利用镶条调节导轨间隙,保证导向精度和运动平稳性。纵向导轨和床身铸造为一体,从而保证各部件的相对位置和相对位置精度,减小加工过程中的振动噪声,提升了机床排屑能力。

4.尾座设计:尾座内筒一方面支承顶尖,一方面和丝杠组成丝杠螺母副,结构简单,通用性好。通过旋转手轮带动丝杠旋转,实现尾座内筒和顶尖的平移。
