作品简介:
现如今高校中,自行车已经成为一种普遍的交通工具。自行车的存放成为一个很大的问题,目前高校的自行车停放有露天和大棚停放,但是这两种停放方式容易造成学生乱停乱放,怎样更好利用原有的地貌设计自行车车库成为了一个热点话题。

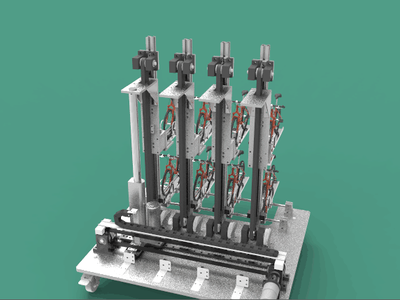

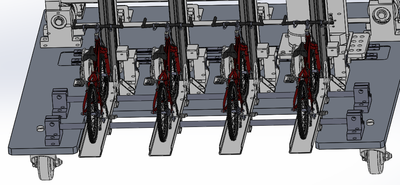

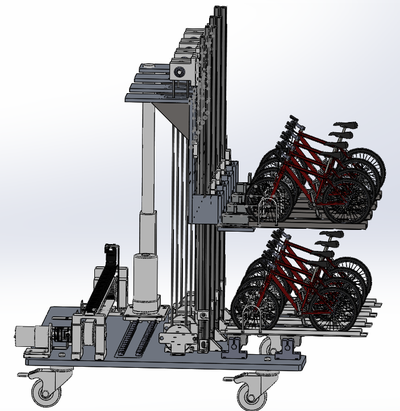

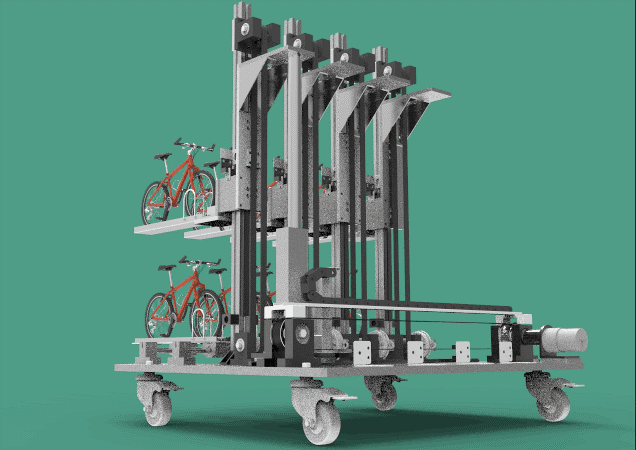

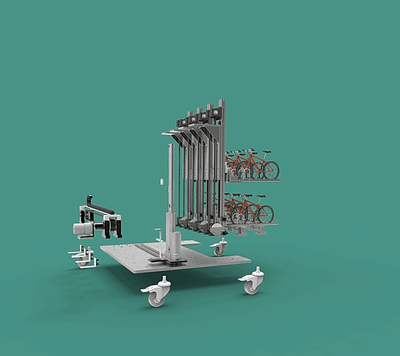

我们设计“智能快捷双层自行车车库装置”在原有高校的自行车大棚内改造,车库分为底层与高层两部分,通过动力系统、传动装置、滑槽、滚轮、旋转式阻尼器、同步带实现自行车高层的停放,前轮锁死机构实现对自行车的锁死,防止自行车被盗;高层车位下降利用旋转阻尼器来达到匀速,自行车的固定利用自行车固定架固定座、前后挡架、停车槽腔对停放好的自行车进行限位固定。该装置利用慧鱼的机构零件进行充分发挥,具有安装简单,工作效率高,成本低等特点,完全满足高校自行车停放的需求。
作品创新点:
综合:
(1)实现多口独立的存取自行车,方便快捷;
(2)停车架及停车棚具有成本低廉、可转移性好、普及性强的特点
(3)整齐有序地排放自行车,充分体现了人性化的管理形象
存车:推杆左右移动可以到达其他的车位的位置。采用自锁机构,简单有效地实现了上升阶段高层存车架的停留和取车过程中高层停车架的下降。
取车:采用同步带加旋转式阻尼器,在高层车位下降时,有效地减少了刚性冲击。
产品市场前景:
目前,自行车已经成为各高校主流的交通代步工具。我们设计的车库,成本低,实用性强。随着城市经济不断地发展,我们相信我们这类作品的社会关注度一定会不断提高,我们相信我们的作品会有更好地市场前景。
