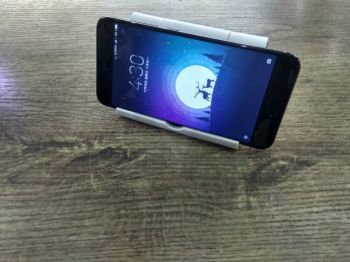

基于物联网+的手机多功能折叠支架
Loading...

作品名称:基于物联网+的手机多功能折叠支架
学校名称:福建理工大学
参赛队伍:H1智囊团
参赛学生:明宇曦 黄旭 殷慈生
指导老师:伊启中

详细说明

  背景简介
  本设计创造灵感来源于生活中手机用户对于观看音乐影视时手机的载放不便的苦恼而创作设计出来的。
  作品实现功能简介
  本产品具有适用于所有型号手机,体积适当;结构简单,外观较好,操作方便;稳定性、强度足够好,能承受手机重量等特点;能放置卡针3;最大的亮点是我们将蓝牙音箱的功能结合在了本手机支架上;另外加载了可移动电源,可供手机临时充电;材料上我们选用创新型材料,分别具有防尘防静电,散热,防滑等不同功能。作为一个载体,我们在其将手机支撑住的基础上拓宽了更多功能,后面还会陆续升级改进。希望能得到评委老师的欣赏,请敬请期待我们的产品展示。
外部结构简介
  整体结构宜折叠收纳,可围绕主轴多角度调节,方便小巧。
  放置板由散热材料制成。内置可移动电源,充放电方便,可持续对手机供电,解决手机续电应急问题。内部电路结构经过多次计算测试,安全可靠,能给客户带来良好体验。内部还加载了蓝牙音箱,能带来良好的听力效果,和缓解视觉疲劳的内携开关的LED暖光灯,能对在用户长期直视手机时缓解视觉疲劳起到优异的效果。从视听两方面给用户带来震撼体验。
  主轴:由轻质,高硬度,耐腐蚀材料制成。是连接整体的主要结构。
  固定夹持装置:辅助固定手机,增大夹持手机的摩擦,可实现手机全方位旋转。
  除尘垫片:防静电,灰尘堆积。
  支撑板:起支撑作用,开卡针槽,可防止卡针等小物件,内开证件卡槽,可放置身份证,学生证,银行卡等,给用户带来方便的体验。
电路原理简介
  原理部分主要分为移动电源模块,稳压充电模块,蓝牙音频接受模块,微型数字功放模块,扬声器模块,视力保护灯模块。
  移动电源模块采用3.7v聚合物大容量锂电池,并自带电池保护电路,大容量锂电池可提供电路超长时间的续航能力,且选用锂电池可充放电600次以上,寿命长耐用,无铅,汞等重金属,安全环保,超高倍频,充放电快,超强动力。
  稳压充电模块采用Tp4056充电模块,选用microUSB接口,安卓手机通用接口型号便于用户充电,其自带2.5v电压过放保护,3.2A过充保护,进一步保护电池,充入电流可达1000mA,充电快,省时省力。
  蓝牙音频接收模块采用3.7vRisym的蓝牙4.0立体声无线音频接收器,价格便宜,工作电压范围在4.2v-5v之间,适用性好,其自带过热保护,能有效防止烧毁,保护用户的生命财产安全。
  微型数字功放模块采用2-3wD类2.5v-5vPAM8403功放板,其电路特性好,拥有优秀的噪声抑制能力,没有输入音频时也无杂音,双声道立体声,5v驱动3w-3w+的4-8Ω小音箱,能量足,功率大,音质好,这带给用户更舒适的体验。
  扬声器模块采用2030椭圆形大磁8Ω1.5w小喇叭扬声器,其音质好,性能稳定,使用寿命长,不易老化,采用环保耐高温材料,做工精细,功率足,配合功放电路可以带给用户声音上的极致的体验。
  视力保护模块目前选用绿色LED,据科学研究表明,绿色是最佳的视力保护色,对消除眼睛疲劳有极好的效果。
  所有选用模块均为价格便宜,品质优良可批量生产模块,成本较低,便于厂家批量生产。
