作品全称: 一种多功能车载式无轴蛟龙输送抽雪机
作品分类: 智能制造创新创意(智能制造包括:智能生产,智能产品,智能物流等)
设计原理:该作品提供一种车载式抽雪机。通过蛟龙螺旋输送的原理输送雪,适用于雪及打碎的冰块的输送作业,利用软管布局可以平、倾斜、垂直输送雪,具有行走轮和手柄,能够单机独立完成输送任务,同时利用螺旋压缩原理,针对雪密度小、运输效率低的特点,将雪进行适当压缩的装车、极大的提高了装车运输的效率。

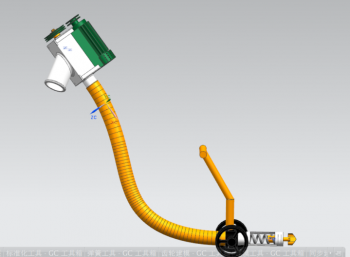

结构说明:本机构有安装在车厢上的挂架,挂架上装有一个箱体,箱体内有皮带轮,箱体上方安装有电动机,箱体下方有一个出雪口,箱体的前面连通着软管,软管的末端设有整个探头,探头主要由角铁和破冰刀构成,探头与软管接触地方封闭,探头角铁处设有向上的进雪口,在探头底部设有两个轮子,上方设有手柄;所述的软管内贯穿有蛟龙,蛟龙的上端伸入箱体内并与皮带轮的输出轴相固定。
使用说明:机构有安装在车厢上的挂架,挂架上装有一个箱体,箱体内有皮带轮 箱体上方安装有电动机,箱体下方有一个出雪口,箱体的前面连通着软管,软管的末端设有整个探头,探头主要由角铁和破冰刀构成,探头与软管接触地方封闭,探头角铁处设有向上的进雪口,在探头底部设有两个轮子,上方设有手柄;所述的软管内贯穿有蛟龙,蛟龙的上端伸入箱体内并与皮带轮的输出轴相固定。
技术关键:主要利用蛟龙螺旋输送原理,可输送雪、打碎的冰块等粉末状、颗粒状及小块状的物体,具有体积小、移动灵活、操作简单、减少人工操作、节省时间、维修方便等优点。
创新点 国内暂无类似的抽雪机构,最主要的创新有两大点:
(1)螺旋输送。
利用螺旋轴与物料之间产生的相对运动进行输送,输送效率高。
(2)压缩
针对雪密度小,运输效率低的特点,在快速输送的过程中,对雪进行了压缩,减小了装车空间。
除上述主要创新点外还有以下几个创新设计:
(1)探头采用螺旋设计。可自动下探雪堆,省力便捷,且带有防碰撞装置,安全可靠。
(2)吸料口可调。可根据实际使用情况,在对不同量的料堆进行作业时、可自行调节吸料口的大小、具有良好的适应性。
(3)便携头部。在探头底部设有两个轮子,上方设有手柄,方便移动。
(4)软管。采用软管设计,使产品具有良好的灵活性,可随意拖动软管进行作业、放置时可收起减少点地。
(5)无轴蛟龙。利用螺旋传送系统,采用柔性搞的无轴设计,既提高了传送效率、又使得产品的灵活性、抗挠性大大提升。只要电机功率足够,蛟龙可以无限伸长。
(6)高效率机箱。主机箱通过圆整的设计,减小对物料的阻力,提高作业效率。
(7)万能便捷电机(发动机)安装架。采用滑槽装夹的机座,配合可调的机架,使操作简单方便。
(8)车载悬挂快捷装夹。安全可靠,快拆便捷过程中,对雪进行了压缩,减小了装车空间。
