大赛作品详情

作品名称:多功能CNC中心
学校名称:江汉大学文理学院
参赛队伍:追梦者团队
参赛学生:贾博雅 严虎 何桥
指导老师:李继高 姜存学

详细说明

多功能CNC中心

项目背景:

传统的CNC加工中心需要较大的场所和昂贵的设备,我们团队开发的多功能CNC中心,不仅具有cnc雕刻,还集齐了铣床,车床,将多种功能集齐在一个小平台内。作人性化、简洁化小型化是CNC工作中心的一大发展趋势,我们这个产品符合未来工业的发展。

项目简介:

1 产品用途

本产品可以用来雕刻各种浮雕,影雕,透雕,平面雕刻,切割,洗底等各种效果。可在木质,竹,人造大理石有机板,双色板,水晶等材料上进行各种精美图案和文字的雕刻。也具有铣床的功能可以加工平面、沟槽(键槽、T形槽、燕尾槽等)、分齿零件(齿轮、花键轴、链轮)、螺旋形表面(螺纹、螺旋槽)及各种曲面。另外车刀对旋转的工件进行车削加工。

2,产品使用范围:

本产品不像传统的大型CNC中心,具有功能多,用途广,体积小,价格便宜等特点,可以广泛推广到学校学生(可以普及初中至大学),机械厂里单个小零件的快速加工,与机械周边产业的商家,例如珠宝店可以用来雕刻珠宝。

创新点

1.      铣床车床自动化,实现多样化加工。最大的优势就是在生产过程当中能够提高工作的效率,因为使用了这种数控车床之后,只是比可以连续不断的进行加工和生产,同时能够严格的控制误差,能够在最小的误差范围之内,对于各种精密仪器进行加工和生产,所以提高了精密仪器的精度和加工生产的标准化。

2.      小型化,集成化。满足市场需求

3.      采用3D打印技术,极大地缩短产品的研制周期,提高生产率和降低生产成本。大幅减少了材料浪费;

总体方案:

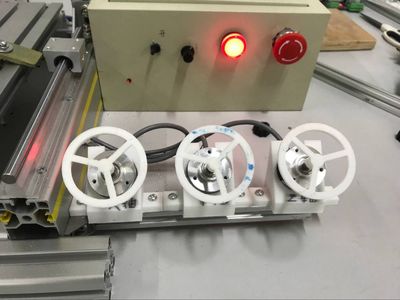

本产品可分为机械和控制两个部分,机械部分主要由CNC雕刻模块,铣床模块,车床模块三个模块构成。控制部分由电源,单片机,步进电机驱动器,继电器,编码器等构成。由2块单片机组成两个独立的系统。一个系统用来与电脑进行串口通信,作为下位机来接收G代码,处理后发送给步进电机驱动器来控制步进电机进行雕刻;另外一个系统用来时时反馈多功能CNC中心的一些了时时信息,例如实时工作电压电流,电机主轴转速等,另外连接编码器,接收3个编码器的信号,通过防干扰等其他处理后,作为手动控制雕刻机的进给运动。
