大赛作品详情

作品名称:全地形双驱电动滑板
学校名称:江西新能源科技职业学院
参赛队伍:超星星学园
参赛学生:刘扬 赵琪
指导老师:顾吉仁 温金龙

详细说明

本滑板是采用低噪音、寿命长、性能高的三相无刷电机作为滑板的动力,并且搭配油门响应快的无刷电子调速器(简称电调),使滑板的载重能力和快速响应命令有前提保障。滑板上由6个IFR-38120抗冻磷酸铁锂电芯构成的10AH电池为滑板提供有效且强有力的电源,使其续航能力比其他电动滑板更有优势。基于Cortex-M3处理器内核的STM32为滑板上的控制电路保驾护航。安卓上位机的开发使得滑板的控制更加方便和智能。上位机的开发使得滑板的调试更加简单便捷。

采用大功率三相无刷电机作为动力源,无刷电机具有无电刷、低干扰、噪音低、维护成本低等优点,本设计选用EMP C5065 270KV无刷电机,该电机空载转

速在3055~3445rmp/s之间,负载功率可达948W。

夜灯驱动电路

本设计采用24V LED灯带作为夜灯,STM32通过3.3V的IO脚驱动24V灯带的亮灭。

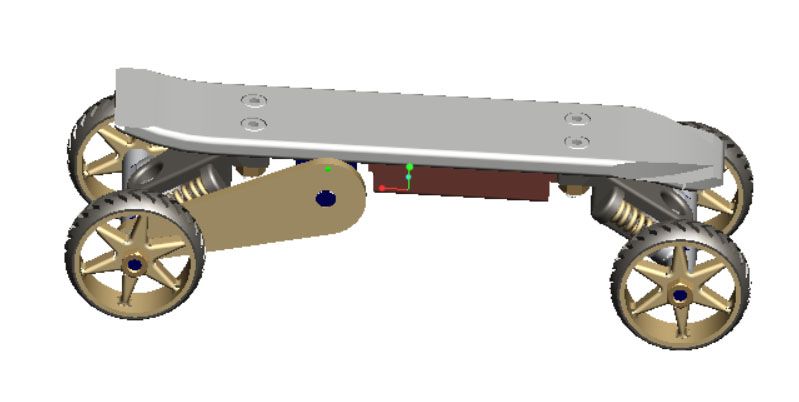

电机与滑板轮之间采用15:60的同步轮传动,皮带是255-3M。同步轮具有无间隙免键联接、高精度的传动力扭等特点。电机依靠电机固定架固定在滑板桥上,用画出电机固定架该产品采用老实滑板与越野摩托的特性相结合,以皮带连接为驱动方式  ,通过芯片控制弹簧转向,随车配备变速遥控器。
