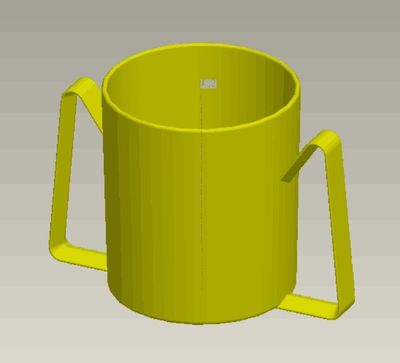

为吸引儿童及时饮水,所设计的水杯须具有一定个性,以普通水杯为参考,采用逆向设计,设计出三维儿童水杯塑件。

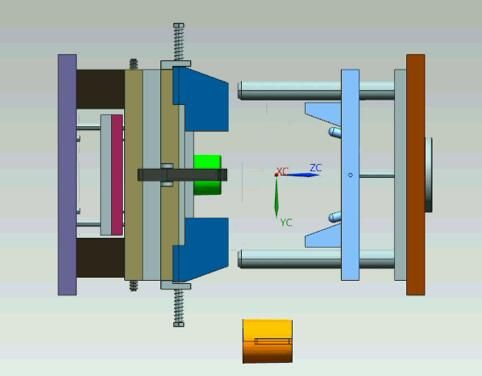

设计模具为三板模结构,主型芯装在动模一侧,使塑件包紧在主型芯上,型腔在游动模一侧,分型面为平面,这样便于加工,型腔气体的排除,除了利用顶出元件的配合间隙外,主要靠分型面,排气槽也设在分型面上。分型面选在熔体流动的末端----儿童水杯的杯口,为了便于塑件的取出,采用侧向分型,这样杯子中芯面也就是一个分型。杯子的底部是个光滑平面。如果也采用两半模,将会影响制品的外观,所以底部有一个分型面。这种结构设计不仅保证了塑件的成型质量要求,也便于模具的加工,所设计的模具可用于实际生产,对实现大批量生产具有一定意义。
