作品名称：一种抱抓与钻孔的多功能属具设计
学校名称：三明学院
参赛队伍：匠心
参赛学生：曾云爱陈涛杨福龙
指导老师：王春荣夏尔冬

详细说明

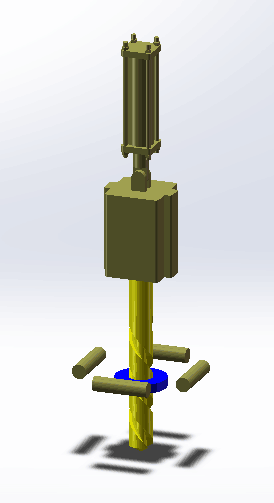

本属具的最大亮点在于其抱抓与钻孔一体化；单一功能的属具虽然也能实现其各自的功能，但是这样一来不仅提高工具成本、增加工具体积，而且还会降低救援效率、增加工作时间。其操作功能可选择单独的抱抓或抱抓后进行钻孔，并且这两个功能的控制部分相互独立、互不干涉，能使操作者更好的选择和操作相应实现的功能，从而更好、更快的完成作业目的。其工作原理是利用抱爪机构对目标物体进行抱抓，从而紧紧固定物体，以便后续对物体的搬运及钻孔等操作。钻孔机构主要位于滑块部位，随着滑块的升降而升降，滑块内部装有电动机从而控制麻花钻高速旋转以达到钻孔功能。

用液压控制与电机控制是本属具的又一特点，这样既能安全稳定的实现操作功能，又能高效环保的实施作业；既不互相干涉又相互配合。这些的设计，便于操作人员进行多功能操作，从而提高工作效率。

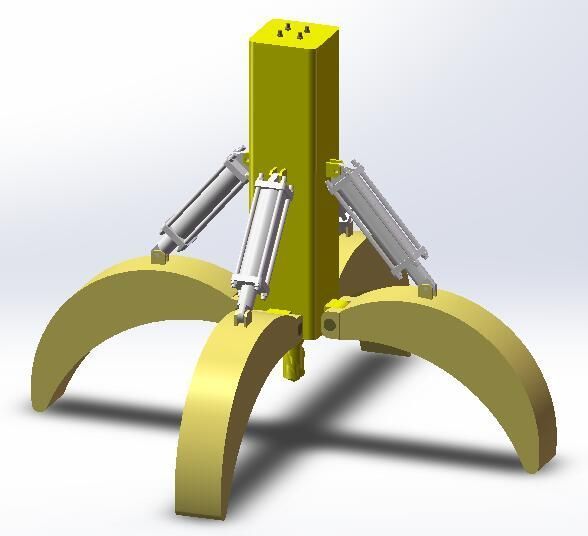

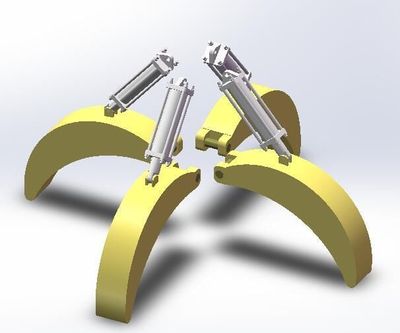

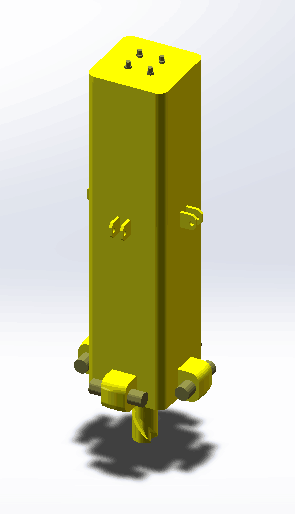

结构方面分为四大部分：机身、抱抓结构、钻孔机构和控制部分组成。机身方面选择了四方体以及其内部镂空并装有两个升降导轨；抱抓结构选择了四爪而不是三爪是为更好的抓紧及减少掉落物；钻孔机构选择麻花钻是因为麻花钻成本低廉且能实现大部分钻孔的需求。
