作品名称：卡通猪逆向设计与3D打印
学校名称：西安明德理工学院
参赛队伍：MD-11
参赛学生：马涛门超颖蔺田苗
指导老师：张亚峰

详细说明

卡通猪猪侠是典型的卡通玩具产品，其身体主要由曲面构成。本次作品主要对卡通模型进行了逆向重构与3D打印技术的应用。通过三维扫描与逆向重构对原有模型进行了二次设计，进一步优化了原有结构模型，提升了原有作品的美观程度，减少了传统机械加工行业加工周期长，资源消耗较大的劣势，缩短了产品投入市场的时间，节省了资源。

本次卡通玩具的逆向设计与3D打印主要经过如下步骤:

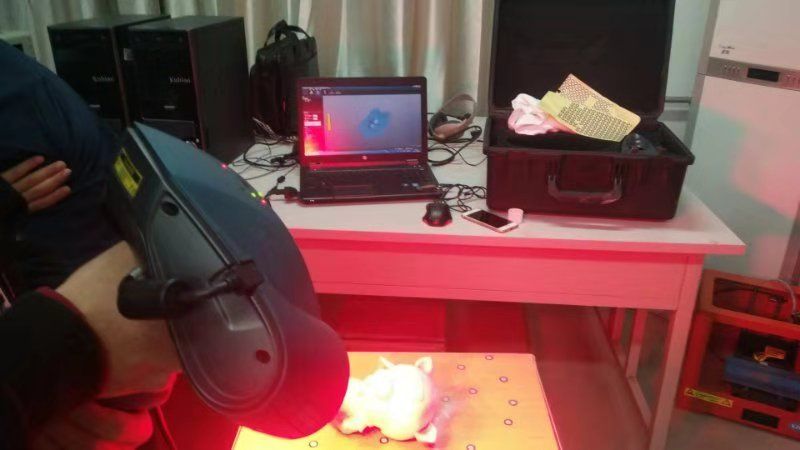

(1)基于光学的三维数据扫描；

(2)点云数据的收集与处理；

(3)多边形阶段的三角面片优化；

(4)自由曲面的网格化与重构；

(5)STL数据的3D打印与后期模型处理；

通过猪猪侠卡通模型的三位扫描以及逆向重建过程，使得我们对逆向工程有了更加清晰的认识。
