大赛作品详情

作品名称：屏风弯角塑料模具设计
学校名称：陆军军事交通学院
参赛队伍：阿斯顿
参赛学生：徐童陆子王玉蕾
指导老师：孙爱丽

详细说明

模具对于现代工业来说是十分重要的，现在市场上的许多东西都是由模具制造而来的，整个工业产业，模具起着相当重要的作用。

模具可以分为几大类，其中注射模是一类，注射模相比于其它模具，有其优越的几方面，例如，注射模注射成型工艺可由注射机自动按一定程序完成，便于实现自动化，生产效率高；注射后废品可以重新加热注射，节约材料；操作简单，无需较高技术要求，等等。

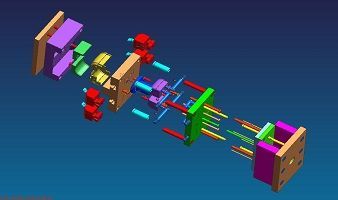

在本次设计中，要设计出一个屏风弯角模具，该模具设计的设计难点有：一、需要设计一个侧抽芯机构，这是初设计者在设计中的一个重点也是难点；二、还有就是模具的滑块内部尺寸和形状十分复杂，外表是曲面同时还很多凹朝槽，这大大增加了模具设计时的难度。

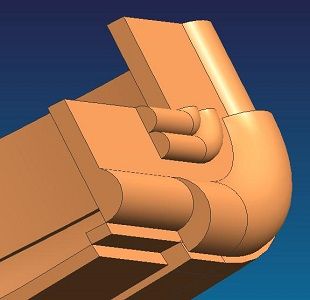

其主要的体现在以下几点：1、产品的外表面有一个曲面，绘制起来比较吃力；2、产品侧面有很多圆形突起，同时有弧形的几条半圆形条块。这也是一个要用抽芯才能解决的问题。3、产品内表面不是平整的，有一个突起，这也给绘制产品图出了一个难题。

通过精心测量和长时间的历练，产品基本形状和实体图形已经画出，基本尺详细请看零件图。
