袋式除尘器用多频分段式振动机构设计

预计2018年以后袋式除尘器主机更换市场需求量将逐渐释放，潜在改造市场空间约300亿元。面对这样大的市场，袋式除尘器除尘效率有待提高，除尘过程：含尘气体由进气口进入中部箱体，从袋外进入布袋内，粉尘被阻挡在滤袋外的表面，净化的空气进入袋内，再由布袋上部进入上箱体，最后由排气管排出。清灰用压缩空气进行脉冲喷吹清灰，除尘器的外壳内壁会出现粘壁现象，从而影响除尘器的正常使用，为了使袋式除尘器效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好等优点，现使用我们设计的多频分段式振动机构以防止除尘器的外壳粘壁。

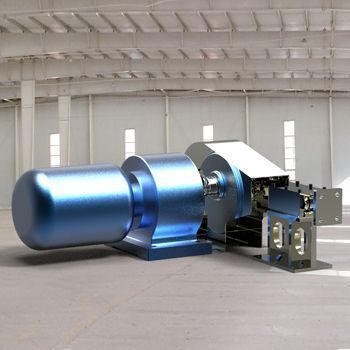

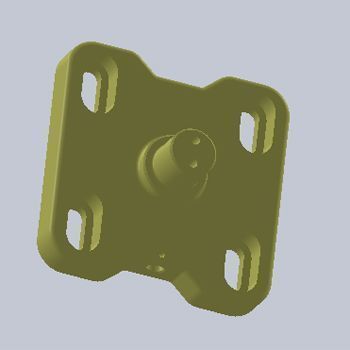

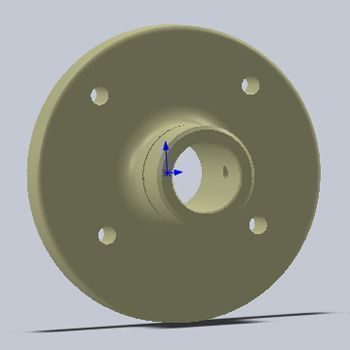

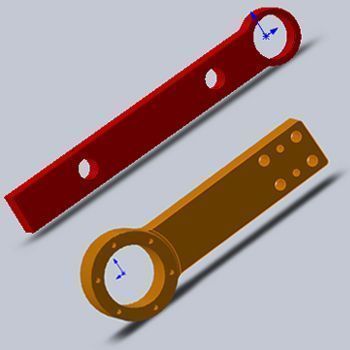

多频分段式振动机构主要由变频电机、齿轮减速机、偏心轮、连杆、导向滑块、滑轨组成，在变频电机的输出轴上连接安装齿轮减速机，齿轮减速机的输出轴上安装偏心轮，偏心轮上有四个偏心的螺纹孔，并在各螺孔中旋装紧固螺栓固定安装对应开设有槽型孔的且带有中心轴的异型轮，在异型轮的中心轴上用轴承安装连杆，在连杆的左端又用轴承和销轴铰接左置的导向滑块，此导向滑块安装在滑轨中，以保持导向滑作左右向的直线运动，该导向滑块的端部又通过园板袋式除尘器的外壳软连接，该滑轨安装在滑轨支架上，滑轨支架、变频电机、齿轮减速机对应安装在袋式除尘器的外接支架上。

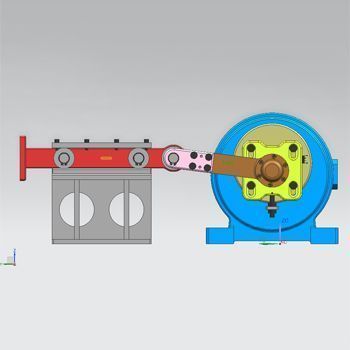

多频分段式振动机构采用偏心轮的机构进行设计，偏心轮的旋转可以带动连杆，连杆的运动带动导向滑块做往复运动，在导向滑块的端部连袋式除尘器的外壳软连接，往复运动的导向滑块通过橡胶连接软板使振动传递给袋式除尘器的外壳，多频分段式振动使灰尘无法附着在外壳，从而不再粘壁。电机选用变频电机，以适应变频器的变频调速。

多频分段式振动机构是一种简易高效的振动装置。采用变频控制，偏心轮速度0--652r/min可调，振幅从0—30mm可调。R值可调，引起振幅的可调性，实现振动的多频分段式变化。从而使导向滑块推出速度分段式变化，实现振动的多频分段式变化。

多频分段式振动机构相比其它机械振动装滑块结构简单，成本低，体积小，无噪声，使用寿命长，维修方便，容易调节振动行程，能保证振动装置的可靠运行。较压缩空气，多频分段式振动机构频率快，效果稳定，频率可调可控，多个波段运行，清除的更干净，不受环境与气候的限制。
