作品名称：吊扇扇叶清洁器
学校名称：武昌工学院
参赛队伍：胜煜
参赛学生：余浩刘海峰李娜
指导老师：李芳环

详细说明

吊扇作为很多家庭、大型厂房、养殖场、室内种植业必不可少的工作电器，对促进空气流动、降温排湿等方面有着不俗的作用，但是吊扇在使用年限久了以后会出现集灰的现象，当集灰到达一定程度后，不仅会影响到吊扇的工作效率、影响美观，也会使吊扇的动平衡失调，进而影响到吊扇的使用寿命，也具有一定的安全隐患，而吊扇一般悬挂在高处，扇叶也不好固定，扇叶的灰尘清理十分困难。

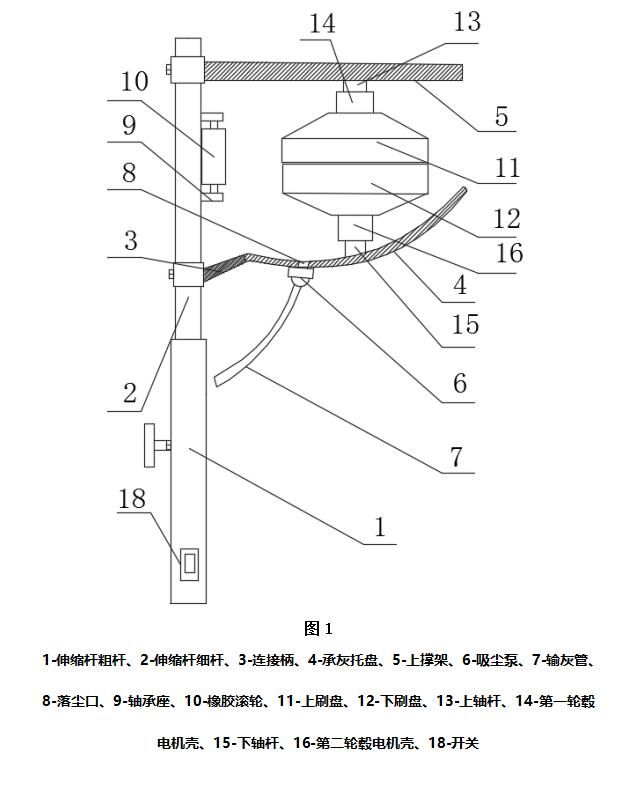

针对生活中的吊扇清灰，分析其可行性，设计了初步方案，而后市场调研，最终确定设计方案：吊扇扇叶的清灰装置。包括：伸缩杆粗杆、伸缩杆细杆、连接柄、承灰托盘、上撑架、吸尘泵、输灰管等部件。该装置整体呈“L”形，灵感来源于牙刷。该装置的伸缩杆细杆的上端通过螺栓夹紧固定有两个同心的圆环，两个圆环中，上方的圆环和一上撑架为一整体，上撑架为一水平的条板状结构，下方的圆环和一连接柄为一整体，连接柄为具有五度倾角的杆状结构，连接柄的另一端连接有一承灰托盘，承灰托盘为一上表面内凹的碗结构，承灰托盘的上顶面和水平面具有三十度的倾角，所述上撑架下方通过第一轮毂电机壳连接有一上刷盘，承灰托盘通过第二轮毂电机壳连接有一下刷盘。
