一、 作品内容简介

点胶技术诞生于电子封装工业，虽然封装形式很多，但在生产线上对微小晶圆进行有效的操作都需要使用点胶技术将定量的流体材料以受控的方式，按预定的轨迹点滴、涂覆于元件的合适位置从而实现器件之间的连接。点胶技术的应用非常广泛，这一点不仅仅体现在日常生活中。变压器、光学镜头以及大多数数码产品中都有着点胶技术的身影。

二、点胶设备的特征

国内业界点胶相关的制造商除了专注于点胶涂敷工艺的研究和应用外。也不断的开发和制造更精密稳定的点胶设备，还一度打破了国外的技术垄断，独立研发生产了可以和国外产品媲美的高精密喷射阀点胶机。现今的点胶设备其特征：

    1、外形尺寸很小，设备安装简单；

    2、实现了出胶量重复性高度一致；

    3、多种灵活方便的胶液导入方式；

    4、独创的喷射结构，精致的模块设计。

     点胶机应用于SMT点胶工艺，点红胶，点锡膏，包裸封装，围坝填充，底部填充，精细微涂等工艺。

三、点胶机结构设计

为了解决上文提到的问题，首先需要提高前端检测精度，同时添加控制系统实现控制闭合回路，因此这里的高精度点胶机，结构上包括定位系统和控制系统，定位系统实现高精度位置确定和检测，控制系统进行相关的运动控制并将检测到的实时涂胶高度和宽度反馈给控制单元统一进行计算调整。

四、设计内容

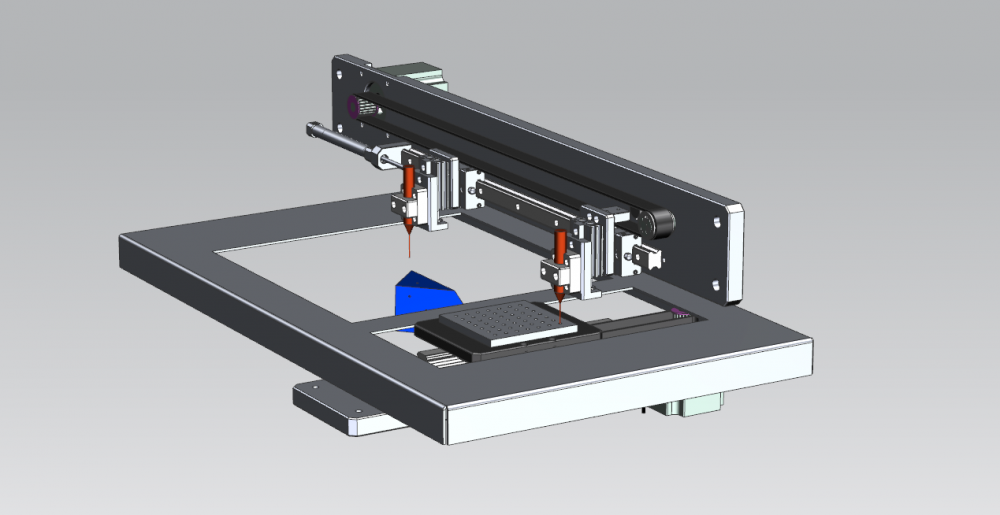

一种用于电子产品屏幕粘贴的涂胶机，它包括体、设置在机台上的沿Y向延伸的Y向导轨和设 置在机台上的涂胶装置，所述涂胶装置包括沿X轴方向延伸的X向导轨、垂直于所述X轴方向和Y轴方向的Z向导轨、滑座、嵌入滑座中部的螺杆阀、卡式胶桶、螺 杆阀控制器、加热器和温控器，所述螺杆阀下部连接有加热器二，且其下端口连接有针头，所述螺杆阀上部嵌入承载板，所述承载板一侧固定有卡式胶桶，所述卡式胶桶连接有加热器一，所述加热器一和加热器二连接，所述螺杆阀控制器与加热器一连接，所述温控器置于机台上；本实用新型能全方位自动点胶，胶水不垂流、不 溢胶、粘着强度高、密封性高，从而达到防尘防震防水等效果，且提高了工件合格率。

五、小结

本点胶机采用X，Y，Z三轴机构运动+两个旋转全方位和平面点胶的方式，可适用于不同物料的加工要求，点胶位置更精确。重要部件使用了伺服电动机、静压导轨和喷射阀等精确部件，从而提高了点胶机在点胶过程中的点胶精度和胶量的控制精度。
