大赛作品详情

作品名称：可拆卸渐进式直角胶管挤出模
学校名称：桂林电子科技大学
参赛队伍：创新工业
参赛学生：徐永博黄关中蒋艺
指导老师：王梦沂闫普选

详细说明

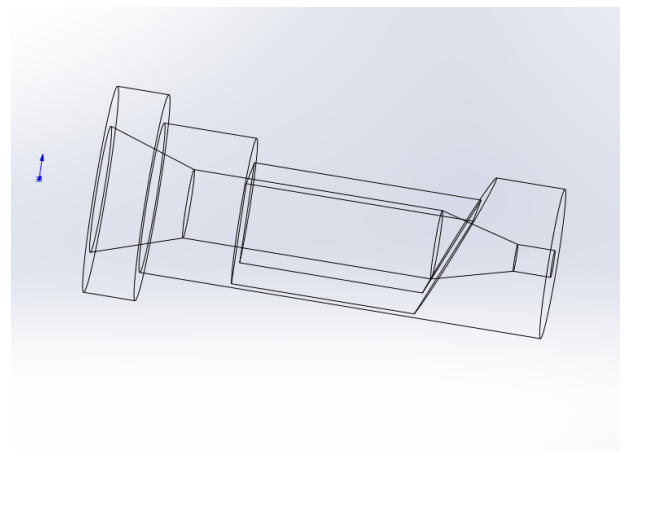

本作品是一种可拆卸渐进式直角胶管挤出模预成型段设计方法,是将分流阻流结构设计为卡装在模芯上的分流阻流环块,所述分流阻流环块的阻流环面设计为在左、右侧上对称且自上而下宽度逐渐减小,分流阻流环块的前端面设计为垂直而后端面设计为向前下方倾斜,从而使分流阻流环块与挤出模预成型模腔之间形成的塑胶熔体流通通道的宽度自上而下逐渐增大至模芯下部,并在向前的挤出方向上使塑胶熔体流通通道的长度自上而下逐渐减小；所述分流阻流环块的前、后端部上分别开设有与模芯前、后部位连接的前、后导向锥面。将传统突变型分流结构设计为渐进式分流结构,使塑胶熔体沿流通通道的挤出速率均匀分布,提高挤出速率,降低挤出能耗。
