新型手机全自动双区散热装置说明书

 随着科技的发展，智能机越来越普遍，人们的生活已经离不开智能手机,智能手机给人们带来了很多便利,因此,手机的保护越来越被人们重视。智能手机在长时间的使用过程中或者是运行大量程序时会发出较多的热量,这部分热量如果不能及时的散热出去,会造成手机反应迟钝,降低电池的使用寿命,尤其在炎热的夏季,电池内的热量长时间散发不出去,还有可能造成电池爆炸等危险现象。因此,为了保证手机的正常运行以及延长手机寿命和使用者的人身安全,高效的散热装置尤为重要。

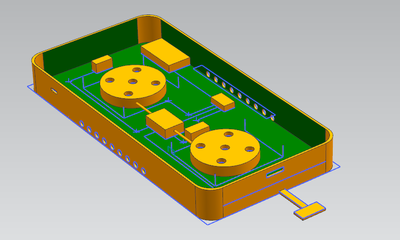

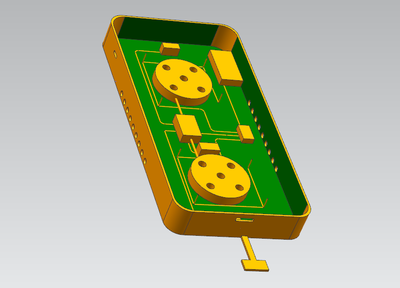

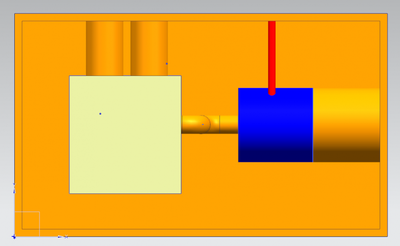

  新型手机全自动双区散热装置中提供了散热装置执行单元的基本部件，例如：壳体、风扇、水管道、线管道、加湿机、伺服系统等。这些部件可通过特定连接从而实现散热过程中大量热量的散发为保证散热性与方便性:

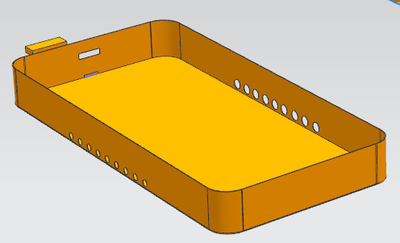

在壳体的两面上均开有小孔,以及在壳体的下方的平面上开有方孔方便于手机充电,还有接有插头的电线。

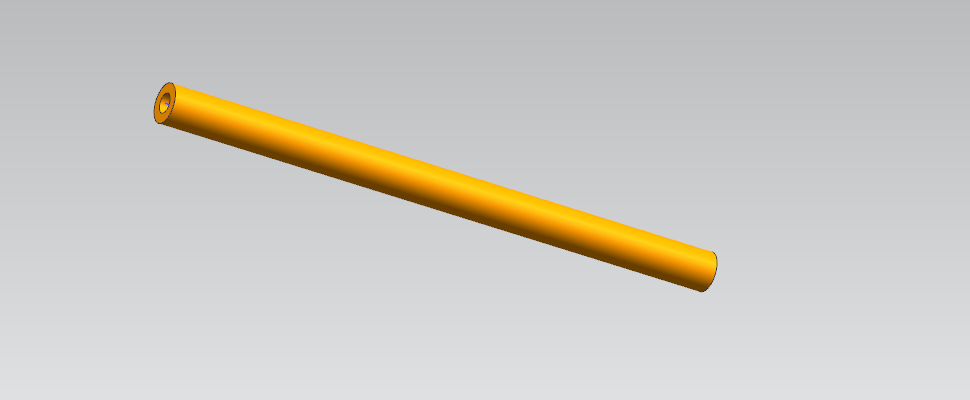

为了保护线路,防止线路长时间处于水雾之中,导致线路因此潮湿而造成短路,以及出于传送水或水雾的需要,为此,设计了软管,材质选用pvc塑料透明软管。

风扇在设计时，采用与壳体相配合的设计方式,风扇下方有固定于壳体上的电动机,通过电动机的转轴进行传动,相当于空间坐标系的z轴。扇叶采用曲面设计,由传动轴与扇叶,以及打有密集小孔的壳体组成。

水箱在设计时采用长方体结构，在长方体上开有孔,以及在水箱上面采用平板盖,方便于在缺水时加水。

垫板在设计时采用与风扇匹配的设计方式，在风扇上方,采用卡位的方式卡在壳体内,水雾在垫板下方形成吸收手机通过垫板传过来的热量。

微型加湿器在设计时采用与伺服系统匹配的设计方式，微型加湿器主要由缓水绵,电阻加热器,冷却装置三部分组成,通过伺服系统的调控,控制加湿器内部电阻加热产生水蒸气,经管道传送至冷却器形成水雾,最后通过水用管道喷出至垫板下方。

本产品充分利用了伺服系统的作用: 当过热的手机放在垫板上时,位于垫板内的温度感应器及时中枢芯片传递信号,中枢芯片根据信号强弱,调节微型加湿器的工作强度以及两个风扇的转速。例如,当靠近cpu的温度远高于远离cpu的温度时,则cpu附近的水管喷雾强度将加强以及风扇的转速将提高,相反的温度较低的喷雾以及转速都将降低,以此来减少不必要的电力浪费,在温度降低于一定值时,中枢芯片将自动停止加湿器工作,仅通过风扇进行二次降温,当温度再次低于某一个值时,风扇也停止工作。

本着创新,环保,绿色,节能的原则,该新型手机全自动双区散热装置充分的利用了风冷加水冷的作用以此来达到最好的散热效果并通过伺服系统的调控达到节能的目的。不乏是一件精心之作,用心之作。
