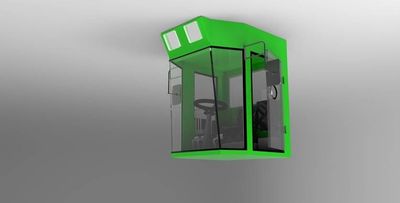

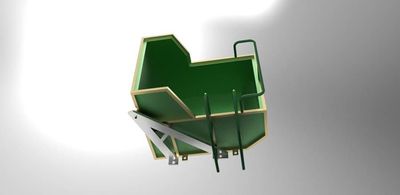

玉米收割系统包括割台、升运器、剥皮机、粮仓及驾驶室操控部分，桔梗打捆系统包括切碎器、提升器、打捆内腔等部分组成。 整体渲染效果图如下：

目前玉米机只有秸秆粉碎的功能，我们设计的这款玉米机不仅可以完成玉米作物的摘穗、输送、剥皮、装箱、秸秆粉碎同时还可以对秸秆进行打捆，使得秸秆不会撒落一地，有利于秸秆的回收再利用。

我们首先分析现有玉米机的工作原理，将其分成八部分，分别是割台、过桥与升运器、剥皮机、切碎器、粮箱、驾驶室，打捆机采用proe对这几部分外形分别进行建模，然后对车内部结构进行优化设计，细化零件，总装，仿真，渲染，完成设计。

接下来是各个部位功能介绍及渲染模型：

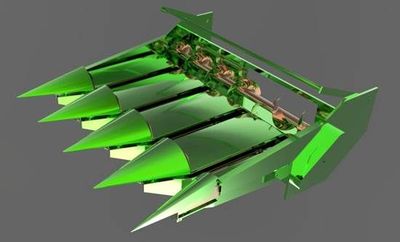

1割台

割台的作用是：扶禾-拉茎-摘穗

部位组成：搅笼；分禾器；齿轮箱

2、升运器

作用：果穗及茎秆输送；二次拉茎

输送装置采用二级输送方式——过桥和第二级升运器进行运输，既提高了地隙，又确保了通过能力，同时也提高了割台升降运动的灵活性。

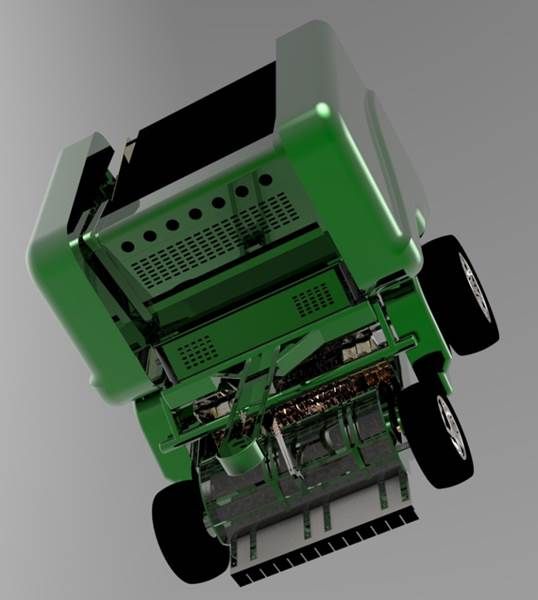

3、打捆机

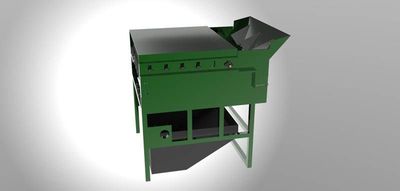

作用：剥皮；皮子分离；打捆

内部结构如下图

4、拉茎杆ANSYS受力分析图如下

秸秆回收具有巨大的生态效益、社会效益和经济效益，越来越引起政府和农民的重视，但秸秆回收过程中所需的机械装置特别是打捆机远远不能满足生产的需要。而玉米收割秸秆打捆一体机则能在收割玉米的同时将秸秆进行回收并打包成捆，不仅大量节约人力，并且高效环保，符合环境友好型的要求。
