本设计围绕电子鼻有害气体检测展开研究,主要针对室内空气污染物的检测。基于STM32的室内空气质量检测系统是以空气中有害气体的检测为背景,能够实现对室内温度,湿度等环境信息,以及甲醛,一氧化碳,二氧化碳等有毒有害气体信息实时采集处理,显示,报警等功能。使用LCD液晶屏显示,同时设计了声光报警系统,可以实现当参数超标时及时报警。
主要创新点:电子鼻又称人工嗅觉系统,主要由气体传感器阵列,信号预处理单元,模式识别算法三个部分构成。
该空气检测系统以电子鼻有害气体检测为应用背景,主要研究了电子鼻系统的硬件设计,能够实现对室内温度,湿度等环境信息,以及甲醛,一氧化碳,
二氧化氮等有毒有害气体信息实时采集处理、显示、报警等功能。

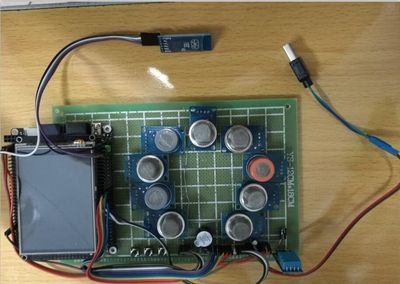

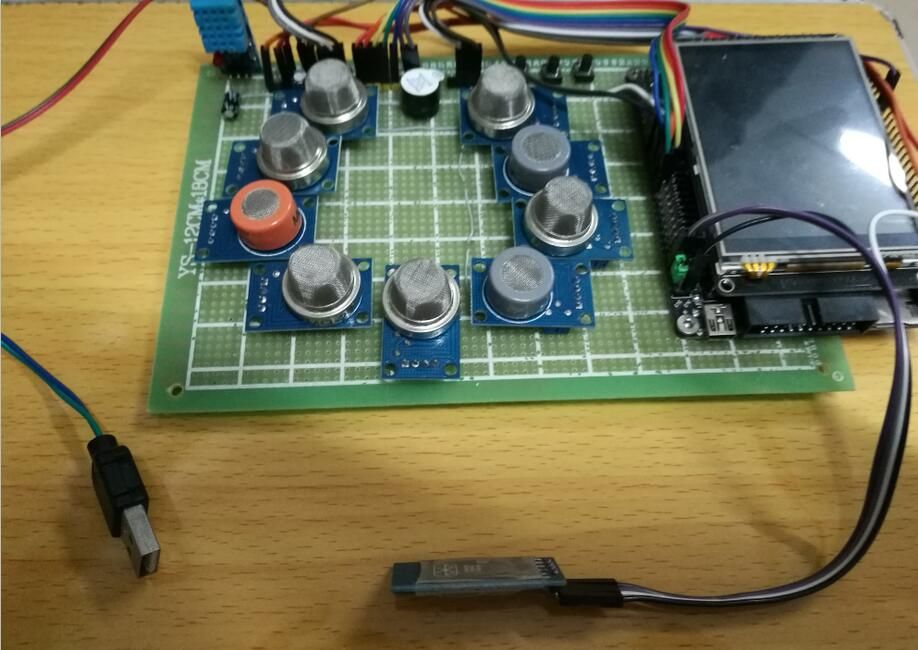

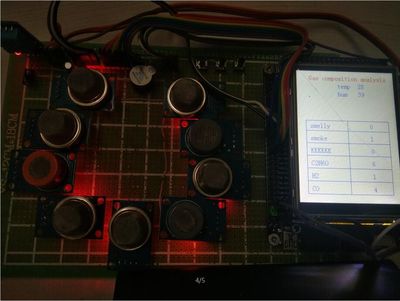

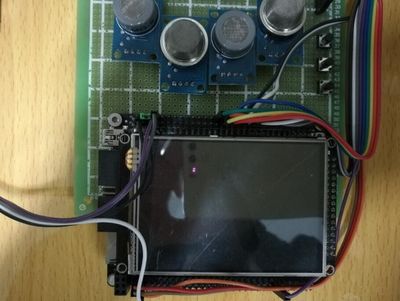

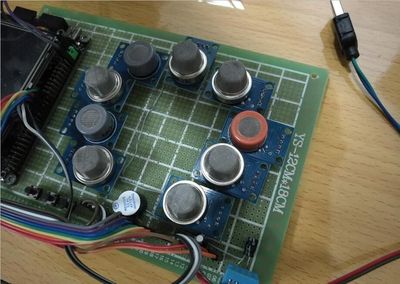

关键技术:本设计围绕电子鼻有害气体检测展开研究,主要针对室内空气污染物的检测,我们总共采用了8只MQ传感器,分别是MQ-135、MQ-2、MQ-3、MQ-5、MQ-6、MQ-7、MQ-8、MQ-9。因为金属氧化物半导体传感器的响应值受温度,湿度等环境的影响,所以传感器在通电后需要加热一段时间使传感器在恒温条件下工作,还加入了温湿度传感器DHT11实时监测环境温湿度。 本设计介绍了基于电子鼻的空气质量检测系统的硬件结构和系统功能,该系统以STM32 单片机为控制核心,设计了系统的硬件平台,主要完成信号调理模块,数据采样和 A/D 转换模块,液晶显示和声光报警模块的电路设计和驱动程序设计。
