大赛作品详情

作品名称：微型脱粒磨面一体机
学校名称：北方民族大学
参赛队伍：A6081
参赛学生：石超董邕材赵绪川
指导老师：刘广君

详细说明

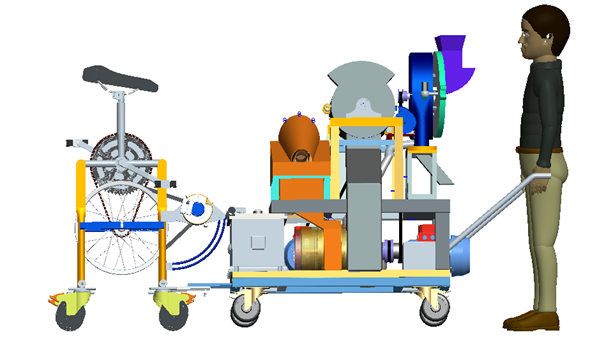

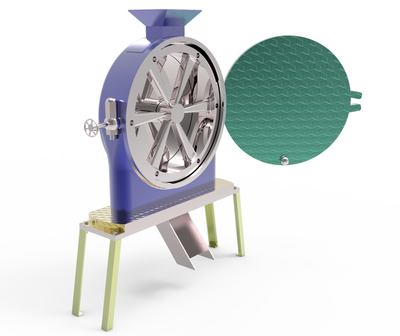

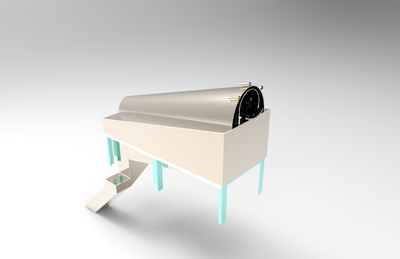

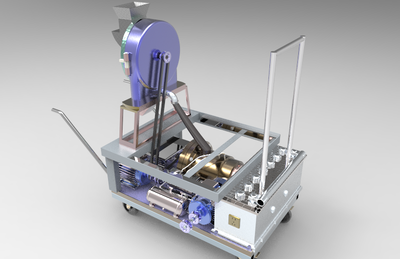

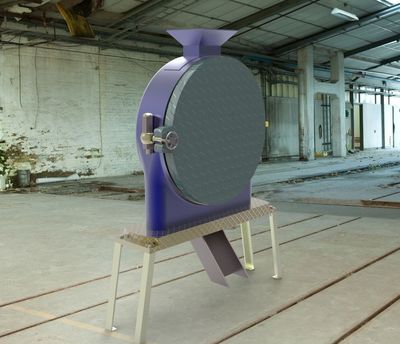

微型脱粒磨面一体机以简约、实用为设计理念，基于CAD/CAE/CAM技术，并结合专业知识，针对现有脱粒机、磨面机存在的功能单一、操作不便等问题，设计的此款机器。该机主要由脱粒装置、磨面装置、分离系统、智能操作系统、吸收器、发电机、电容及基本零部件等组成。整个装置支承在机座上，结构紧凑、轻巧，使用方便灵活、一机多能。

基于TRIZ创新理论和CAD/CAE/CAM技术，针对现有脱粒机、磨面机和榨油机的不足，利用TRIZ创新理论，经过系统完备法则、功能分析、生命曲线等理论对发明问题进行分析，找出矛盾，并运用技术矛盾、物理矛盾、物-场分析等所对应的矛盾解决理论，确定了微型脱粒磨面一体机的整体设计方案。采用CAD软件Pro/E进行了三维产品建模，并进行了拆装动画演示和运动仿真，验证了各零部件不存在运动干涉问题；使用CAM软件UG进行了零件的刀具路径仿真，得到了合理的数控加工代码；利用CAE软件ANSYS软件完成了有限元分析，结果表明主要受力部件的刚度和强度均满足设计要求；运用3D打印技术对零部件进行了打印。
