作品名称：便携式多功能绘图桌
学校名称：北方民族大学
参赛队伍：A6086
参赛学生：蔡宇罗周炫罗峰
指导老师：刘广君

详细说明

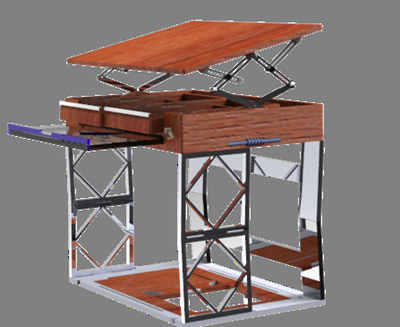

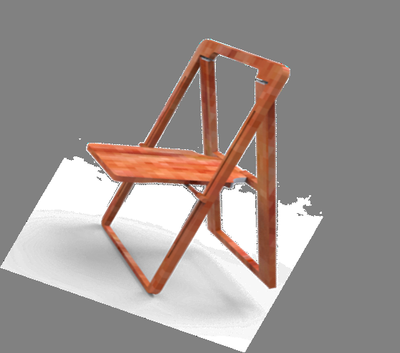

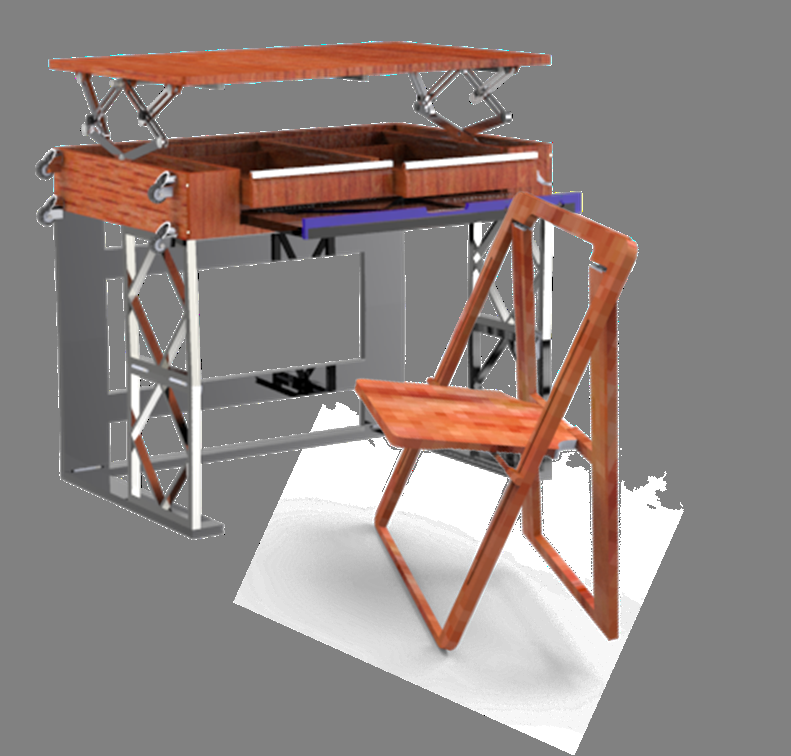

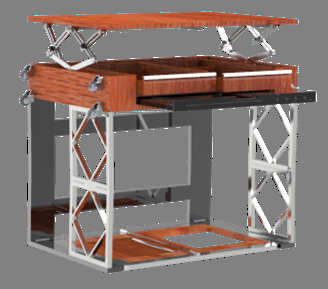

绘图桌是一种应用于美术及建筑、园林、机械等制图领域中的重要工具之一，现有绘图桌存在体积大，调节性差，功能单一等不足。针对此，基于TRIZ理论和CAD/CAE/CAM技术，设计了本款便携式多功能绘图桌。该桌主要由主桌板、后折叠板、万向轮等零部件组成，桌面板选用低密度刨花板材料，尺寸为900mm（长）×600mm（宽）×20mm（厚）。桌架选用松木与钢材材料，总重量为20Kg。绘图板与升降装置采用叉架U型槽连接，桌面角度可调，范围为0~45°，配套桌椅可折叠。支撑结构采用三段式设计，可折叠；升降装置为剪叉式，绘图板高度可调，调节范围为0-150mm。

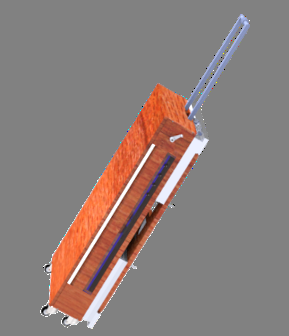

便携式多功能绘图桌结构简单，操作方便，既是绘图桌，又是拉杆箱，实现了一桌多用，可用于室外写生，室内绘图等场合，有一定的市场前景。
